| Nome dell'attrezzatura: | Trefolatrice a telaio rigido per la cordatura di anime tonde e settoriali di cavi elettrici | Applicazione: | Cordatura di conduttori tondi e settoriali (profilati) di cavi di alimentazione, fili trefolati in a |
|---|---|---|---|
| Tipo: | macchina di arenamento rigida della struttura | Materiali elaborati: | Rame, alluminio, acciaio, ecc. |
| Passo di arenamento: | 500 - 2500 mm | Diametro di singolo cavo: | 1.5 - 5 mm |
| Forza di trazione massima: | 40T | Unità del cabestano: | Doppio cabestano |
| Sistema di controllo: | PLC + Touchscreen | Colore dell'attrezzatura: | Personalizzabile (per richiesta del cliente) |
| Evidenziare: | Torcitrice rigida per cavi di potenza,Torcitrice per anime di cavi rotondi,Torcitrice per anime di cavi settoriali |
||

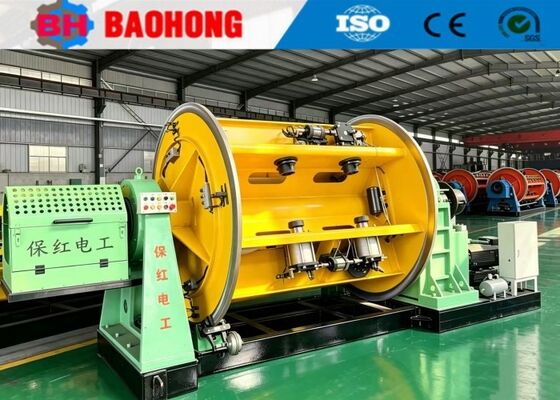

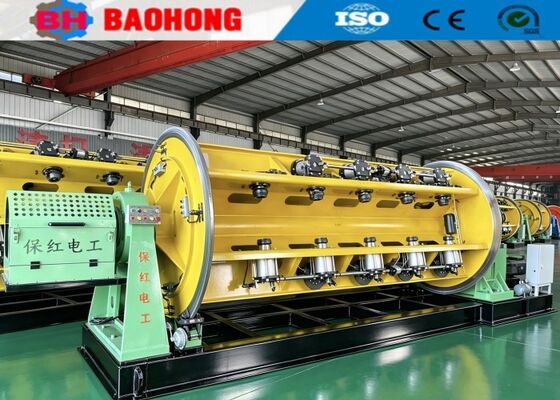

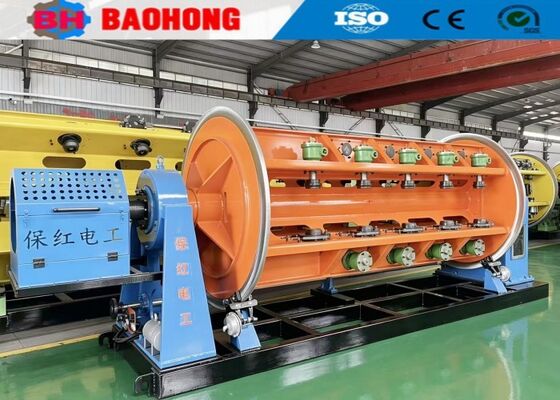

Macchine per il ripiegamento di fili di tipo a telaio rigido per il ripiegamento di nuclei rotondi e settoriali di cavi di alimentazione
2.1 Dispositivo di pre-torsione e compattamento 3 serie
2.2 12 &18,24 gabbie per il blocco, ciascuna 1 serie
2.3 Portafogli per matrici di compattazione e montaggio 1 set
2.4 Macchine per il rilegamento a nastro concentrico 1 set
2.5 contatore di metri 1 set
2.6 Capstano forte a doppio tracciato 1 set
2.7 Assunzione di tipo colonna con supporto di traversata 1 serie
2.8 Fuoco di trasmissione 1 set

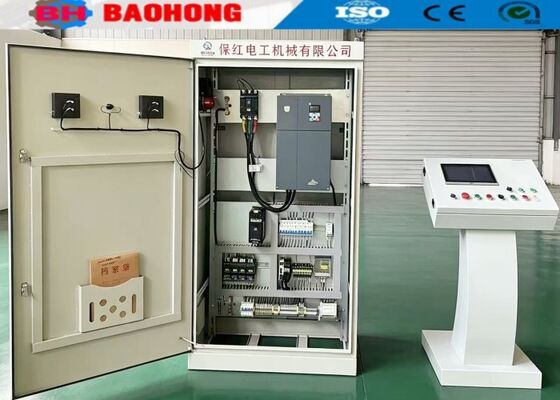

2.9 Armadio di controllo elettrico (armadio principale e armadio di comando) 1 set ciascuno
2.10 Sistema di protezione della sicurezza 1 set
3. Caratteristiche
3.1 La superficie della bobina di tensione adotta una facettatura, che può assicurare la stabilizzazione e l'equilibrio della tensione.
3.2 Ogni gabbia è dotata del pulsante di corsa e del pulsante di arresto di emergenza.
3.3 caricamento a gruppo con bobina con tipo di pavimento idraulico.
3.4 Capstan a doppia ruota di design inclinato adatto a carichi pesanti di compattazione.
3.5 Ogni gabbia è dotata di un dispositivo idraulico di carico laterale.
3.6 PLC equipaggiato, facoltativo.
4. Parametri tecnici
|
Modello (macchina per il ripiegamento rigido) |
JLK-500 | JLK-630 | JLK-710/720 | |
|
Diametro del filo singolo |
Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
OD massimo del conduttore a filo |
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per i bobbini | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 La gabbia per i bobbini | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min |
| 12 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 208.5 giri/min | 155 giri/min | 1420,6 giri/min | |
| 24 Gabbia per i bobbini | 179 giri/min | 130.1 giri/min | 1220,3 giri/min | |
| 30 La gabbia per i bobbini | 1610,8 giri/min | 1150,9 giri/min | 1020,7 giri/min | |
| Capstan | Diametro della ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo pre-spirale | Pistola | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Potenza del motore |
90-180 KW | 110-180 KW | 130-180 KW | |
|
Dimensione della bobina |
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobbin del centro di pagamento |
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobbin di raccolta |
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocità lineare massima di decollo |
69 m/min | 69 m/min | 62 m/min | |
|
Altezza centrale |
1000 mm | 1100 mm | 1100 mm | |

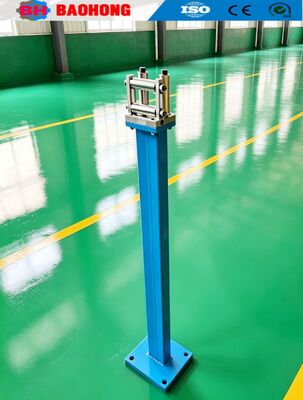

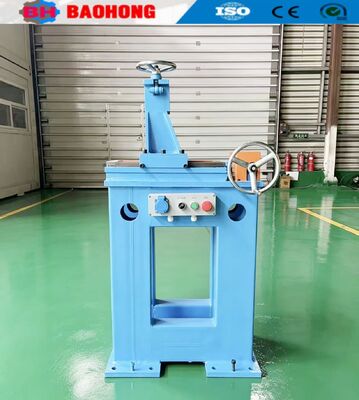

5Foto.
6Foto di imballaggio.
7Introduzione alla nostra fabbrica e azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per il filo di filamento e macchine per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
