Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Macchina di incaglio rigida ad alta velocità PN1600 | Utilizzatori: | Fabbricazione di cavi |
|---|---|---|---|
| Dimensioni della bobina: | 630/500/710 | Materiale: | Copper, alluminio, acciaio |
| Fornitore di energia: | 380-415/440 V | Diametro della ruota Capstan: | 2000 mm |
| Tempo di garanzia: | 1 anno | Tempo della macchina: | Richiesta del cliente |
| Evidenziare: | Macchina di arenamento rigida del filo di rame,Macchina di arenamento rigida della struttura PN1600,Macchina di incaglio rigida di industria del cavo |
||

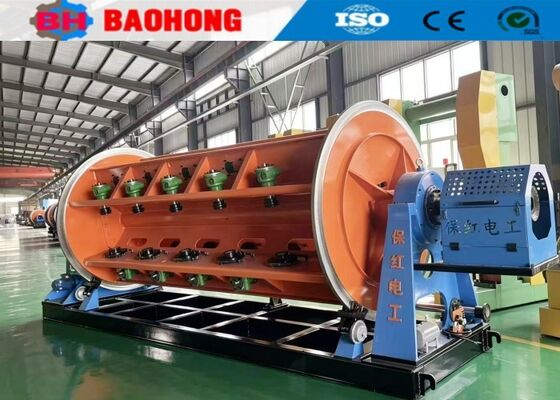

PN1600 Macchina per strati rigidi ad alta velocità per l'industria dei cavi
La macchina è utilizzata per incastrare fili di alluminio flessibili o fili di rame con torsione inversa, o comprimere e incastrare i conduttori rotondi o di settore.Può anche stratificare i nuclei isolati e fare armature in acciaio per cavi in polvere.
2.Composizioni principali
2.1- Rimborso.
2.2 Dispositivo di fissaggio non metallico (scanciabile)
2.3. supporto di guida del filo
2.4. Dispositivo di fissaggio metallico (selezionabile)
2.5- Cage a ghiaccio.
2.6Contatore di lunghezza
2.7. tenitore di chiusura della matrice
2.8. Capstan a doppia ruota
2.9. Sistema di trasmissione meccanica (selezionabile)
2.10Sistema di controllo elettrico
2.11Sistema di protezione della sicurezza
2.12. Dispositivo di compattazione (selezionabile)
2.13- Prendiamo.
3. Marca delle parti principali
3.1 Cuscinetto: NSK
3.2 Invertitore: Siemens
3.3 Principali componenti elettrici a bassa tensione:
3.4 Motore: Siemens
3.5 PLC, touch screen: Siemens
4Principali dati tecnici
| Modello (macchina per il ripiegamento rigido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del filo singolo | Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD massimo del conduttore a filo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per i bobbini | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 La gabbia per i bobbini | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min |
| 12 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 208.5 giri/min | 155 giri/min | 1420,6 giri/min | |
| 24 Gabbia per i bobbini | 179 giri/min | 130.1 giri/min | 1220,3 giri/min | |
| 30 La gabbia per i bobbini | 1610,8 giri/min | 1150,9 giri/min | 1020,7 giri/min | |
| Capstan | Diametro della ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo pre-spirale | Pistola | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza del motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensione della bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin del centro di pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di decollo | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |
5Foto.
6Foto dell' imballaggio.

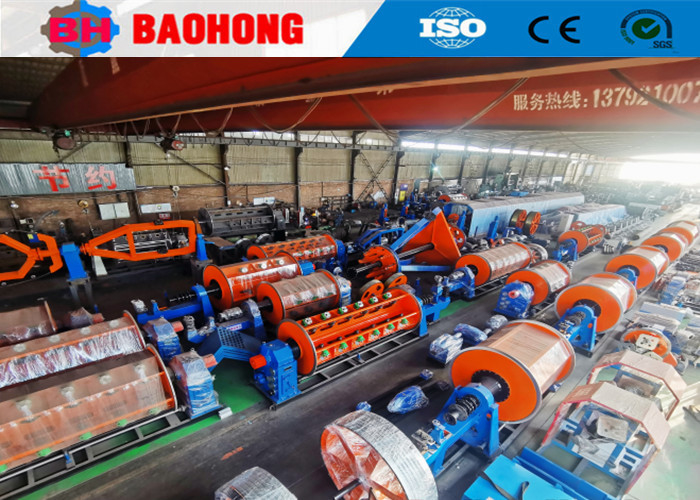

7La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
