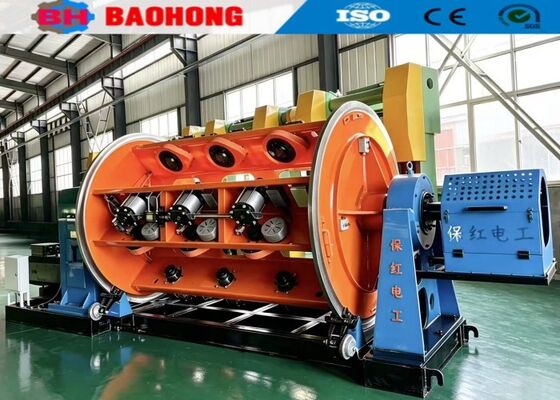

Cordatrice a telaio rigido ad alta velocità JLK per linee di trasmissione aeree e ACSR

1. Caratteristiche della macchina per il rigid stranding

1.1 Progettazione anti-torsione: progettata per l'armatura di fili di rame, fili rotondi di alluminio, conduttori di settore pre-torsi e fili d'acciaio.

1.2 Opzioni di caricamento flessibili: i meccanismi di caricamento laterale e di caricamento automatico frontale possono essere personalizzati in base al layout del sito del cliente e alle esigenze specifiche.

1.3 Controllo preciso della tensione: dotato di resistenza aerodinamica e freni elettromagnetici per mantenere una tensione costante e affidabile durante tutta la produzione.

1.4 Motorizzazione indipendente: caratterizzata da una struttura di trasmissione basata su un albero a terra in cui ogni gabbia è azionata da un motore indipendente con sincronizzazione elettrica.

1.5 Controllo avanzato HMI + PLC: consente di preimpostare senza sforzo il passo e la direzione di attacco, compensazione automatica della tensione,e sincronizzazione della velocità senza soluzione di continuità con il capstan di trazione e l'unità di assunzione.

1.6 Protezioni di sicurezza complete: le caratteristiche di sicurezza integrate includono la protezione contro la rottura del filo (overline) e la protezione contro le sovratensioni.

2.1Ø 500-630 central pay off stand 1 set

2.26B, 12B, 18B, 24B Strand rigido 1 set ciascuno

2.3Insieme di fili compresi in 4 serie

2.4 metri contatore 1 set

2.5Ø2000 doppia iniziativa capstan 1 set

2.6Ø2500 supporto di presa con traverso 1 set

2.7Sistema di trasmissione 1 set

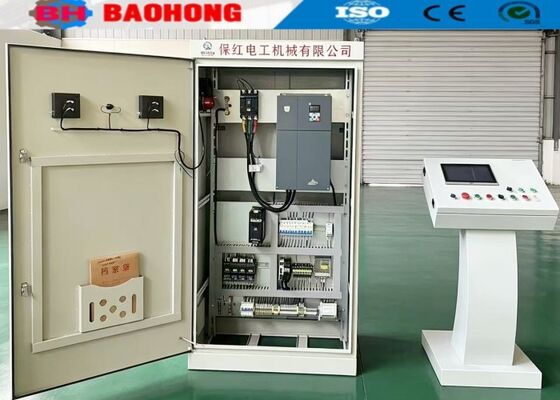

2.8Sistema di controllo elettrico 1 set

2.9Dispositivo di protezione della sicurezza (coperchio di sicurezza spinta-tirata) 1 set

2.10 copertura di sicurezza per pozzi di terra 1 set

2.11Spacciatore di carico a rulli 1 set

2.12 chiave pneumatica 1 set

3. Caratteristiche
3.1La macchina è dotata di interfaccia uomo-macchina e tutti i parametri di funzionamento possono essere visualizzati e impostati in tempo reale, il che è intuitivo e conveniente.

3.2 La velocità di rotazione effettiva, la velocità lineare del capstan e gli altri parametri di funzionamento di ciascun filo possono essere visualizzati.

3.3La ruota del contatore è collegata al cabinet di comando principale per impostare il contatore per fermarsi.

3.4 Il segnale di allarme di disconnessione è trasmesso in modalità wireless per evitare efficacemente confusione o guasto del cavo di trasmissione.

3.5Adotta una scrivania di controllo con touch screen di tipo armadio, che è conveniente da usare e di bellissima forma.

4. Parametri tecnici

4.1Diametro del filo singolo incastrato

filo di rame Φ1,5 Φ5,0 mm

filo di alluminio Φ1,8 Φ5,0 mm

4.2Max. strascico OD Φ45 mm
4.3L'inclinazione di incrocio

6B 50-720 mm

12B 77-866 mm

18B 99-998 mm

24B 110-1118 mm

4.4Velocità di rotazione

6B 330r/min

12B 308r/min

18B 275 giri/min

24B 252 r/min

4.5Velocità lineare massima di 85,45 m/min.
4.6Diametro della ruota di Capstan Ø2000mm
4.7Roll in gabbia PND500
4.8Tasse centrale di rilievo PN100 PN1600
4.9Prendi la bobina PN1600 PN2500
4.10 Potenza del motore principale 75 kW ((motore CA con inverter)

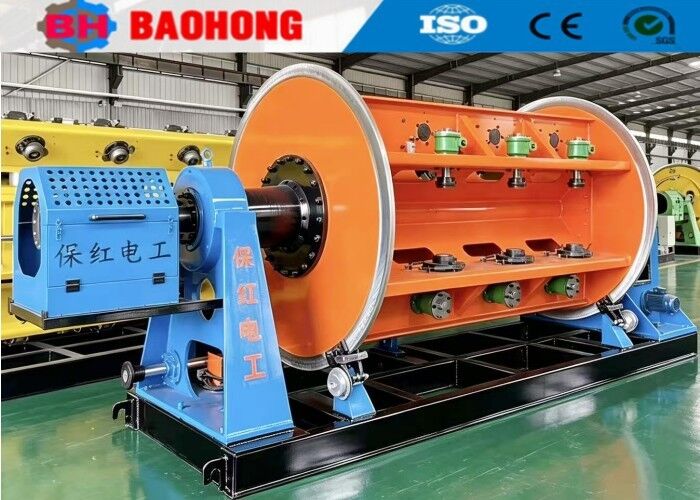

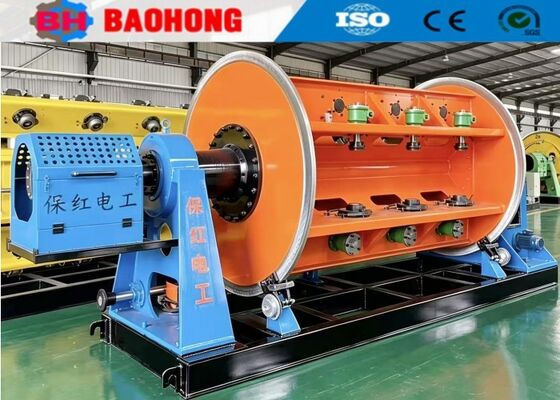

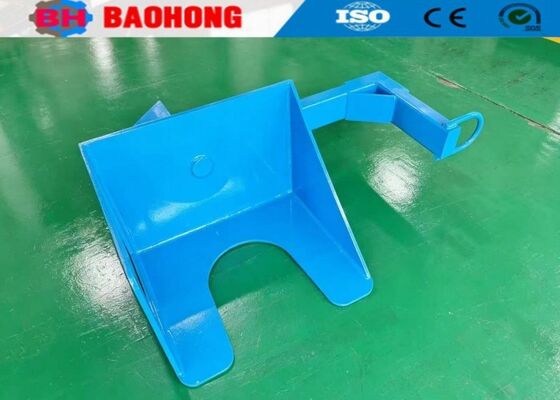

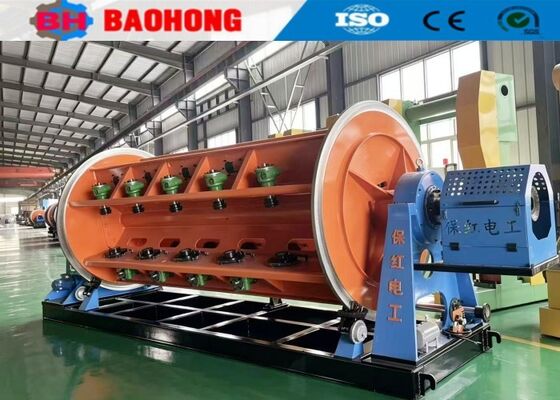

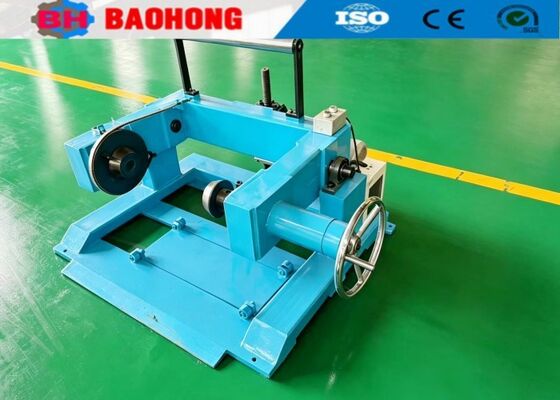

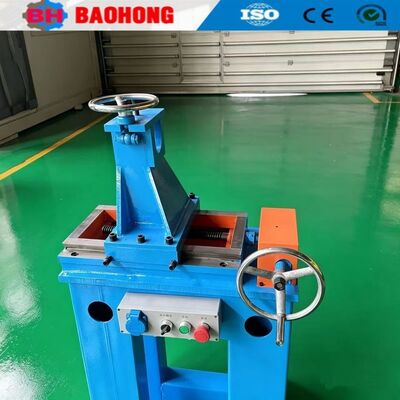

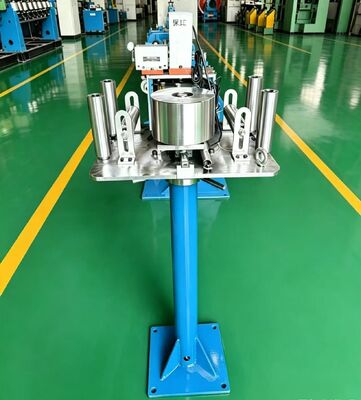

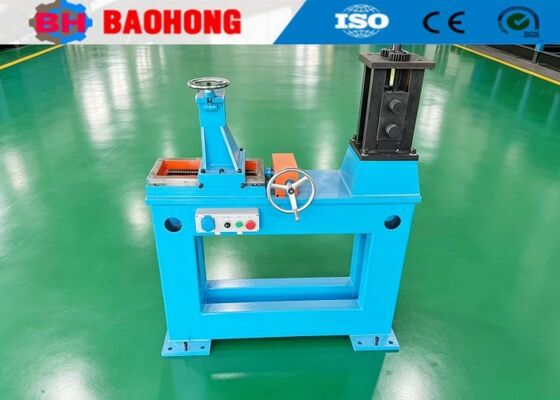

5Foto.

6Foto dell' imballaggio.

7Introduzione alla nostra fabbrica e azienda

Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per il filo di filamento e macchine per la posa in Cina settentrionale.

Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa CLY High speed Cradle.

Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollariEsi è sviluppata fino a diventare uno dei più importanti produttori di macchine per la strasciatura in Cina.
