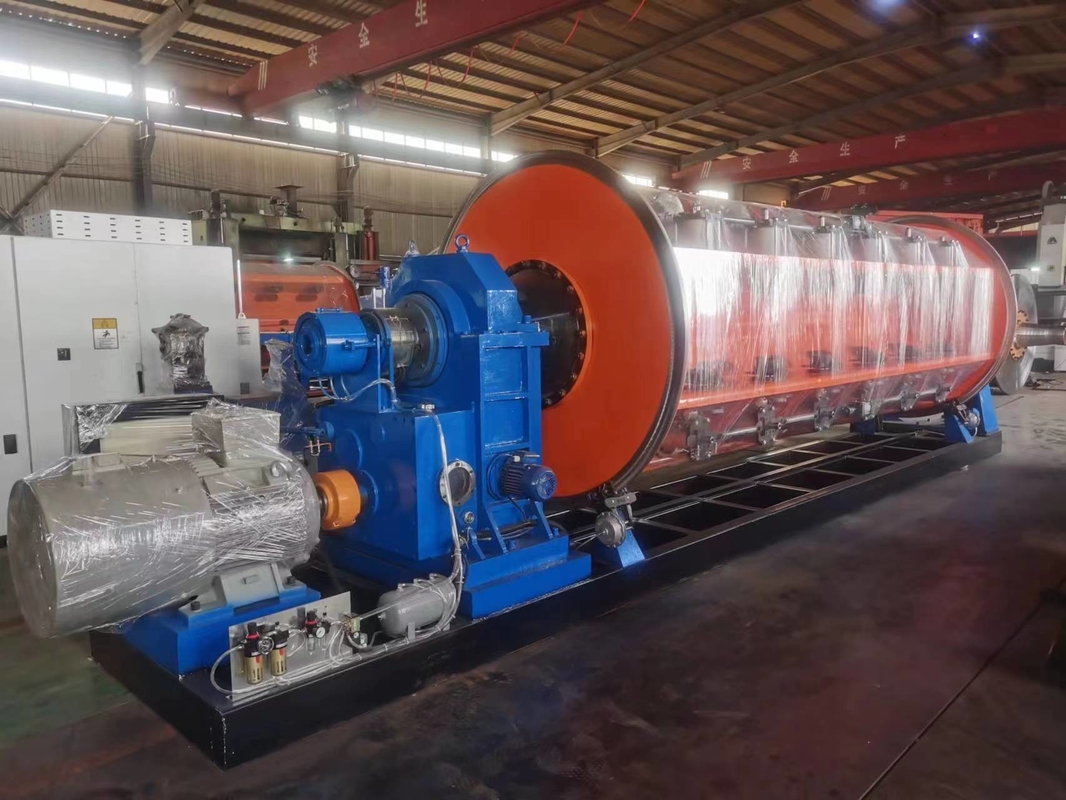

Macchina di incaglio rigida JLK-6+12+18+24/500

Viene utilizzato principalmente per l'intreccio e la pressatura di conduttori a settore, l'intreccio, lo stiramento e la pressatura di conduttori tondi e l'intreccio e la produzione di trefoli di alluminio con anima in acciaio di grandi dimensioni.

2.1 Supporto di svolgimento centrale Ø 500-630                            1 set

2.2 Intrecciatori rigidi 6B, 12B, 18B, 24B                    1 set ciascuno

2.3 Compressione assemblaggio fili                                  4 set

2.4 Contametri                                                          1 set

2.5 Argano doppio iniziatore Ø2000                              1 set

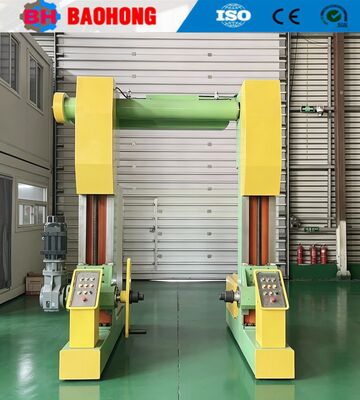

2.6 Supporto di avvolgimento Ø2500 con traversa                    1 set

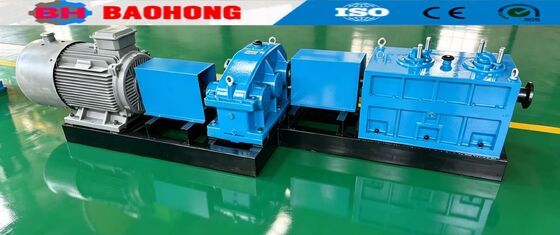

2.7 Sistema di trasmissione                                              1 set

2.8 Sistema di controllo elettrico                                            1 set

2.9 Dispositivo di protezione di sicurezza (coperchio di sicurezza a spinta-tiro)    1 set

2.10 Coperchio di sicurezza albero di terra                                      1 set

2.11 Spargitore per caricamento bobine                                            1 set

2.12 Chiave pneumatica                                                  1 set

3. Caratteristiche
3.1 La macchina è dotata di interfaccia uomo-macchina e tutti i parametri operativi possono essere visualizzati e impostati in tempo reale, il che è intuitivo e conveniente.

3.2 La velocità effettiva di rotazione, la velocità lineare dell'argano e altri parametri operativi di ciascun intrecciatore possono essere visualizzati visivamente.

3.3 La ruota metrica è collegata al quadro di controllo principale per impostare il metro per l'arresto.

3.4 Il segnale di allarme di disconnessione viene trasmesso in modalità wireless per evitare efficacemente confusione o guasto del filo di trasmissione.

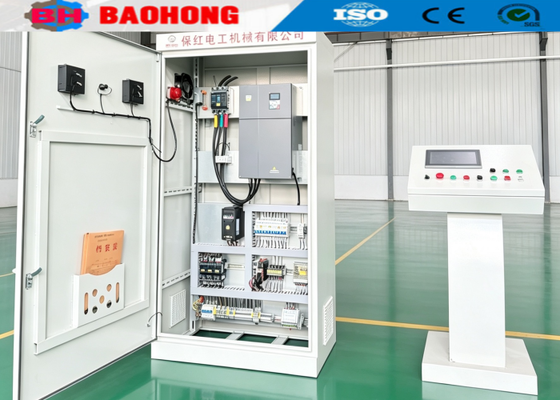

3.5 Adotta una postazione di lavoro con touchscreen a armadio, comoda da usare e di bella forma.

4. Parametri tecnici

4.1 Diametro del singolo filo intrecciato

Filo di rame                      Φ1.5～Φ5.0mm

Filo di alluminio                  Φ1.8～Φ5.0mm

4.2 OD massimo di intreccio      Φ45mm
4.3 Passo di intreccio

6B                                      50-720mm

12B                                    77-866mm

18B                                    99-998mm

24B                                  110-1118mm

4.4 Velocità di rotazione

6B                                    330 giri/min

12B                                  308 giri/min

18B                                  275 giri/min

24B                                  252 giri/min

4.5 Velocità lineare massima dell'argano        85.45m/min
4.6 Diametro ruota dell'argano            Ø2000mm
4.7 Bobina nella gabbia                              PND500
4.8 Dimensioni bobina di svolgimento centrale            PN100～PN1600
4.9 Bobina di avvolgimento                              PN1600～PN2500
4.10 Potenza motore principale                    75kW (motore AC con inverter)

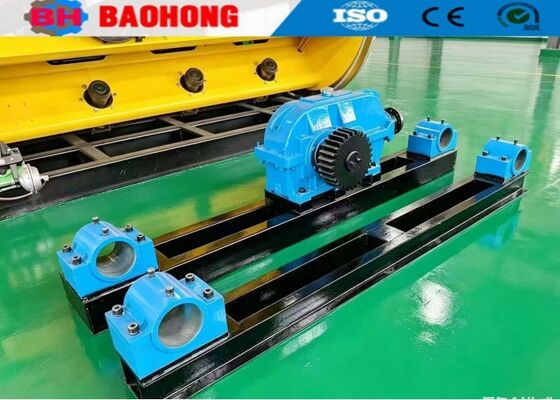

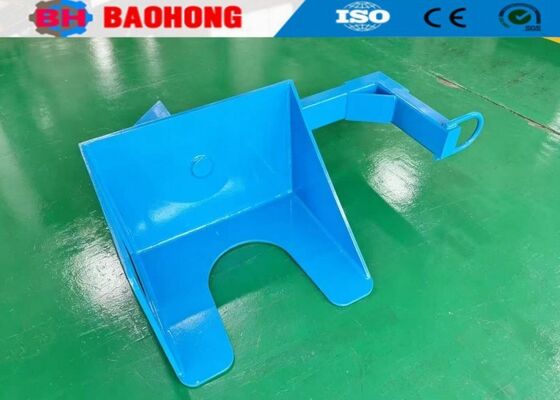

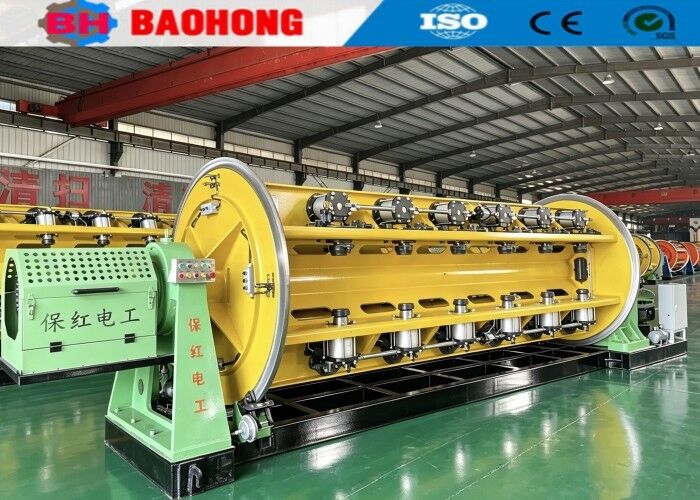

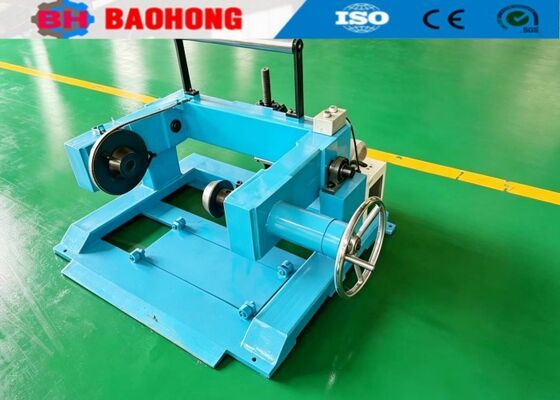

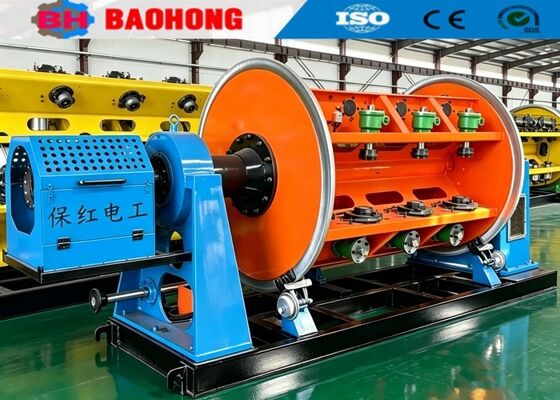

5. Foto

6. Foto imballaggio

7. Introduzione alla nostra fabbrica e azienda

Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è stata il più grande produttore professionale di macchine per intreccio e macchine per posa di cavi nel Nord della Cina.

Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per intreccio e macchine per posa di cavi e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per intreccio rigido JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di intreccio a salto d'arco JGB, le linee di cablaggio a salto d'arco di tipo CGB e le linee di posa ad alta velocità di tipo CLY High speed Cradle.

Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione 8000 metri quadrati. La nostra azienda ha 60 dipendenti, inclusi 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera attualmente i 10 milioni di dollari, e si è sviluppata in uno dei più importanti produttori di macchine per intreccio in Cina.
