Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Tipo di struttura rigido arenamento di cavo del cavo | uso per: | Stringamento del filo |
|---|---|---|---|
| Forma: | Forma automatica della macchina | Materiale: | Rame, alluminio, acciaio, ecc |
| Stranding Pitch: | 500-2500 mm | Diametro di singolo filo di rame: | φ1.5-5 millimetro |
| Forza massima della trazione-fuori: | 40T | Colore della macchina: | Richiesta del cliente |
| Evidenziare: | Struttura rigida Bobbin Making Machine,Cavo elettrico Bobbin Making Machine,Arenamento di cavo Bobbin Making Machine |
||
Fabbricazione di bobine a telaio rigido per il ripiegamento di fili di cavi di alimentazione
2.1 Dispositivo di pre-torsione e di compattamento 3 serie
2.2 12 &18,24 gabbie per il blocco, ciascuna 1 serie
2.3 Portafogli per matrici di compattazione e montaggio 1 set
2.4 Macchine per il rilegamento a nastro concentrico 1 set
2.5 contatore di metri 1 set
2.6 Capstano forte a doppio rientro 1 set
2.7 Assunzione di tipo colonna con supporto di traversata 1 serie
2.8 Fuoco di trasmissione 1 set
2.9 Armadio di controllo elettrico (armadio principale e armadio di comando) 1 set ciascuno
2.10 Sistema di protezione della sicurezza 1 set
3. Caratteristiche
3.1 La superficie della bobina di tensione adotta una facettatura, che può assicurare la stabilizzazione e l'equilibrio della tensione.
3.2 Ogni gabbia è dotata del pulsante di corsa e del pulsante di arresto di emergenza.
3.3 caricamento di gruppo a bobina con pavimento idraulico.
3.4 Capstan a doppia ruota progettato in modo inclinato adatto a carichi pesanti di compattazione.
3.5 Ogni gabbia è dotata di un dispositivo idraulico di carico laterale.
3.6 PLC equipaggiato, opzionale.
4. Parametri tecnici
|
Modello (macchina per il ripiegamento rigido)
|
JLK-500 | JLK-630 | JLK-710/720 | |
|
Diametro del filo singolo |
Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
OD massimo del conduttore a filo
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per i bobbini | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 La gabbia per i bobbini | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min |
| 12 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 208.5 giri/min | 155 giri/min | 1420,6 giri/min | |
| 24 Gabbia per i bobbini | 179 giri/min | 130.1 giri/min | 1220,3 giri/min | |
| 30 La gabbia per i bobbini | 1610,8 giri/min | 1150,9 giri/min | 1020,7 giri/min | |
| Capstan | Diametro della ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo pre-spirale | Pistola | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Potenza del motore
|
90-180 KW | 110-180 KW | 130-180 KW | |
|
Dimensione della bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobbin del centro di pagamento
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobbin di raccolta
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocità lineare massima di decollo
|
69 m/min | 69 m/min | 62 m/min | |
|
Altezza centrale
|
1000 mm | 1100 mm | 1100 mm | |

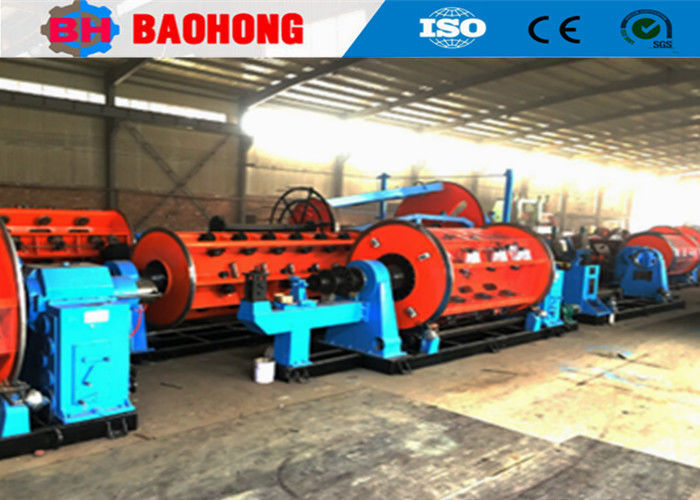

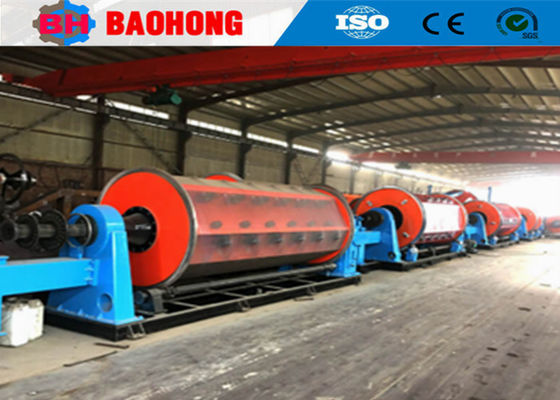

5Foto.
6Foto di imballaggio.
7. Introduzione alla nostra fabbrica e azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine per il rivestimento in Cina.
