Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Tipo rigido macchina di arenamento | Modello: | L'accesso all'aeroporto è consentito solo se: |
|---|---|---|---|
| Utilizzatori: | Stranding | Materiale: | Rame, alluminio, acciaio, ecc. |
| Stranding Pitch: | senza punto, regolabile | Codice S.A.: | 8479400000 |
| Tempo di garanzia: | 12 mesi | Colore della macchina: | Personalizzato |
| Evidenziare: | strander rigido della struttura,macchina di arenamento rigida della struttura |
||

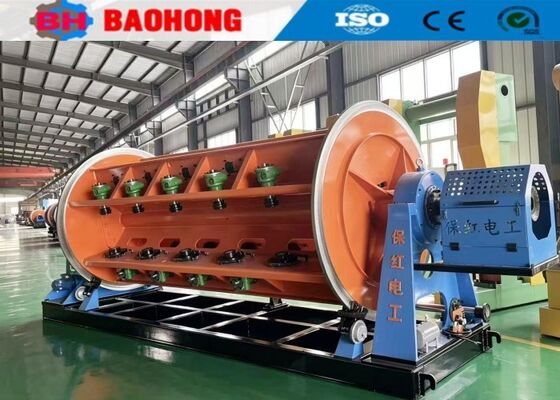

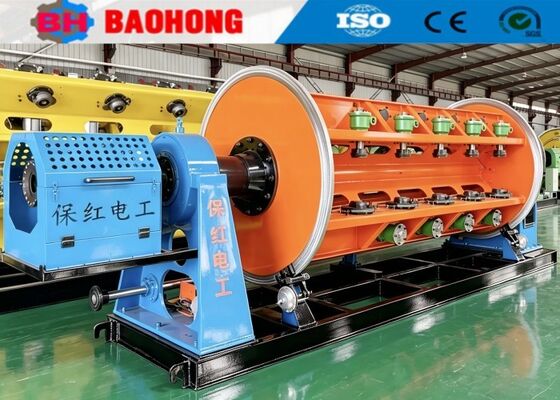

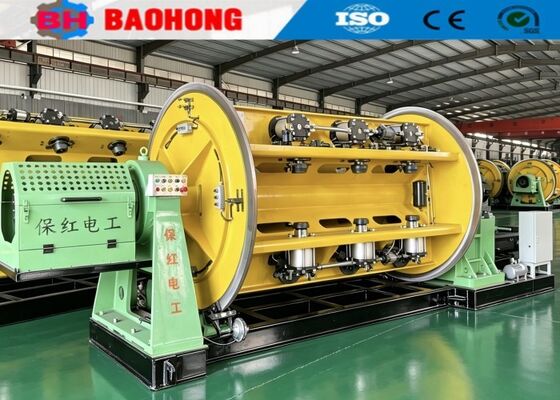

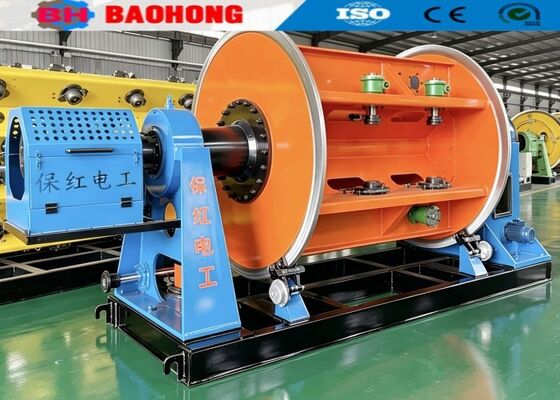

500/630/710 Macchina per la riparazione di fili di tipo rigido per fili e cavi di rame
1Applicazione
La macchina è utilizzata principalmente per la stratificazione e il compattamento del settore del rame o dell'alluminio o del conduttore rotondo, nonché del settore pre-spirale del conduttore ecc.Ad esempio, AAC, AAAC, ACSR, conduttore di rame da 15 mm quadrati a 1500 mm quadrati di alluminio e conduttore di rame.
2Componente principale
2.1 Rimborso 1 set
2.2 Strano rigido per ogni rullo 1 set
2.3 Tenitore per matrici di compattazione e montaggio 1 set
2.4 Macchine per il nastro concentrico 1 set
2.5 contatore 1 set
2.6 Capstan 1 set
2.7 Percorso di supporto 1 set
2.8 Assunzione per tipo di colonna 1 set
2.9 Armadio di controllo elettrico (armadio principale e armadio di comando) 1 set ciascuno
3. Caratteristiche
3.1 Noi personalizziamo questa macchina per il ripiegamento di fili di tipo gabbia in base alle esigenze del cliente.
3.2 L'intera struttura deve essere lavorata su un grande tornio orizzontale.
3.3 Efficiente e veloce.La velocità massima della gabbia è di 253 giri al minuto.Velocità massima della linea di 62,3 m/min.
3.4 I capstan a doppia ruota di design inclinato sono adatti a carichi pesanti di compattazione.
3.5 freno pneumatico a disco a gabbia.
3.6 PLC (facoltativo).
4. Parametri tecnici
| Modello (macchina per il ripiegamento rigido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del filo singolo | Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD massimo del conduttore a filo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per i bobbini | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 La gabbia per i bobbini | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min |
| 12 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 208.5 giri/min | 155 giri/min | 1420,6 giri/min | |
| 24 Gabbia per i bobbini | 179 giri/min | 130.1 giri/min | 1220,3 giri/min | |
| 30 La gabbia per i bobbini | 1610,8 giri/min | 1150,9 giri/min | 1020,7 giri/min | |
| Capstan | Diametro della ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo pre-spirale | Pistola | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza del motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Altri animali | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin del centro di pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di decollo | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |

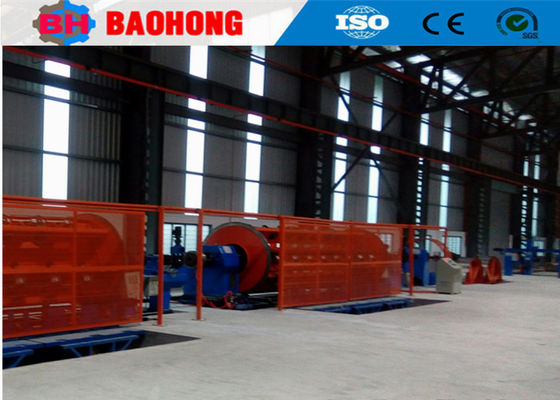

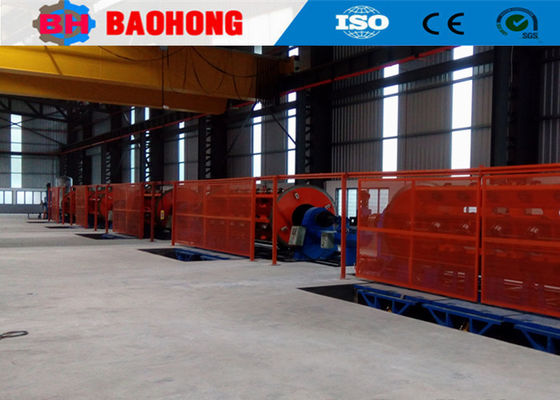

5Foto.
6Foto dell' imballaggio.
7Introduzione alla nostra fabbrica e azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10.000 metri quadrati, laboratorio di produzione di 8000 metri quadrati.Con una produzione annuale di oltre 10 milioni di dollari, l'azienda si è sviluppata fino a diventare uno dei più importanti produttori di fili in Cina.
