Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Cordatrice Rigida per Conduttori ACSR e Steel-Core in Alluminio | Dimensione del rullo applicabile: | 500 / 630 |
|---|---|---|---|
| Materiali applicabili: | Cavi di rame, di alluminio e di acciaio | Applicazione: | Arenamento rigido |
| Alimentazione elettrica: | 380V/415V 50/60HZ | Colore di pittura: | Opzionale |
| Altezza centrale: | 1100 mm | Periodo di garanzia: | Un anno |
| Evidenziare: | Macchina di incaglio rigida ad alta velocità,Struttura rigida Strander del filo di rame,macchinario per la riparazione rigida con garanzia |
||
La macchina per il filamento rigido è progettata per il filamento di conduttori di rame e alluminio.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm. Le linee rigide sono la soluzione ideale per la produzione di conduttori di grandi dimensioni per cavi elettrici LV/MV/HV e linee aeree (AAC, AAAC, ACSR).630 mm, e 800 mm, dotati di un sistema automatico di carico laterale o a pavimento, nonché di sistemi personalizzabili su misura per le esigenze specifiche del cliente.
2. Caratteristiche
2.1 I fili di tipo telaio rigido sono progettati con 1+6+12+18+24+30+36 Bobbin Cage.
2.2 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Standard / Modificato.
2.3 È in grado di stimare con precisione il segnale di rottura di qualsiasi bobina in ogni gabbia a strascico utilizzando la scansione quantitativa digitale e la posizione di rottura può essere visualizzata sullo schermo tattile.
2.4 In caso di guasto di corrente, la macchina si ferma sotto controllo del sistema di frenatura di emergenza, consentendo di tenere la bobina sotto pressione di molla con blocco positivo secondario.Il rilascio della bobina è effettuato con aria compressa pneumatica.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3. Parametri della macchina
| Modello (macchina per il ripiegamento rigido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del filo singolo | Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD massimo del conduttore a filo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per i bobbini | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 La gabbia per i bobbini | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min |
| 12 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 208.5 giri/min | 155 giri/min | 1420,6 giri/min | |
| 24 Gabbia per i bobbini | 179 giri/min | 130.1 giri/min | 1220,3 giri/min | |
| 30 La gabbia per i bobbini | 1610,8 giri/min | 1150,9 giri/min | 1020,7 giri/min | |
| Capstan | Diametro della ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo pre-spirale | Pistola | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza del motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensione della bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin del centro di pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di decollo | 69 m/min | 69 m/min | 62 m/min | |

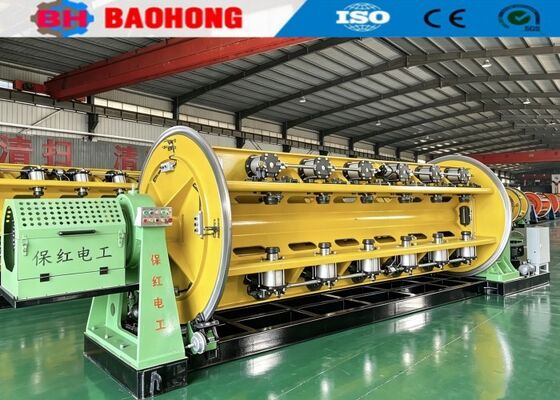

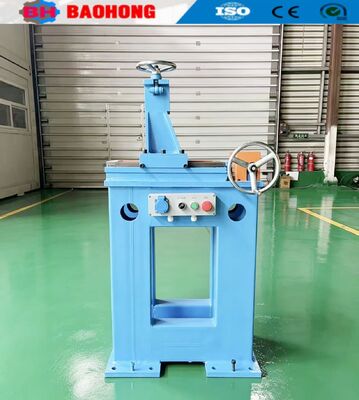

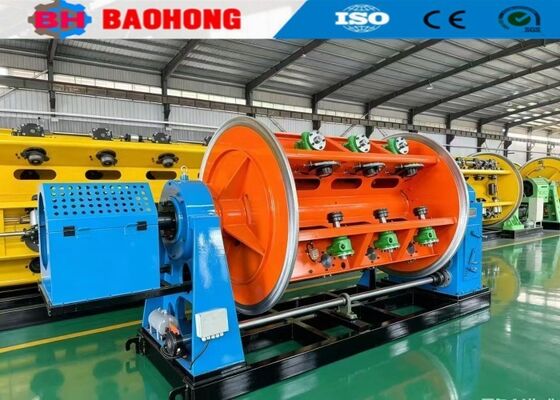

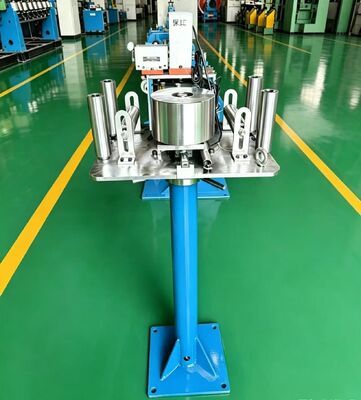

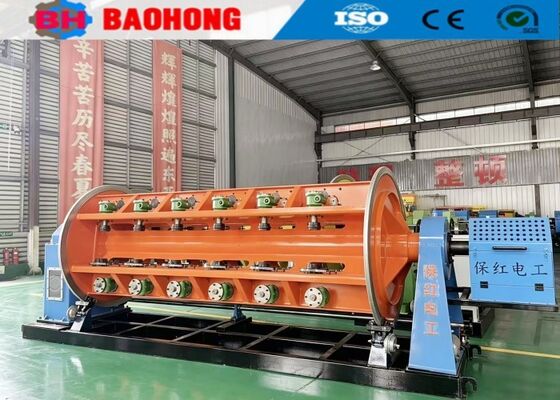

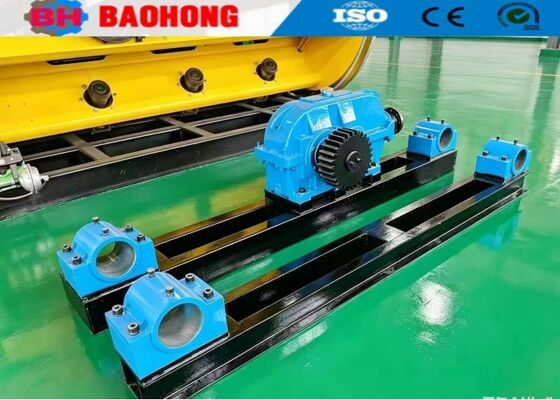

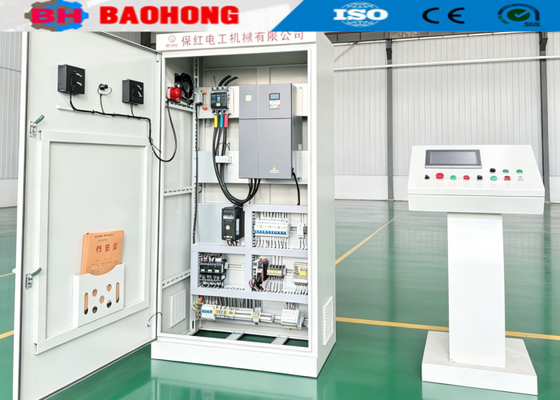

4Foto.
5Foto di imballaggio.
6.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per il filo di filamento e macchine per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine per il rivestimento in Cina.
