Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Macchina di incaglio planetaria di ACSR | Tipo: | Forma del pianeta |
|---|---|---|---|
| Dimensioni della bobina: | 500.630 ecc | Materiali: | Cavi di rame, all'Al, acciaio |
| Conduttore incagliato massimo OD (315): | φ14 millimetro | Stranding Pitch: | senza punto, regolabile |
| Periodo di garanzia: | 12 mesi | Colore dell'attrezzatura: | opzionale |
| Applicazione: | Filming | ||
| Evidenziare: | Macchina di incaglio planetaria di ACSR,ACSR Cable Planetary Stranding Machine |
||

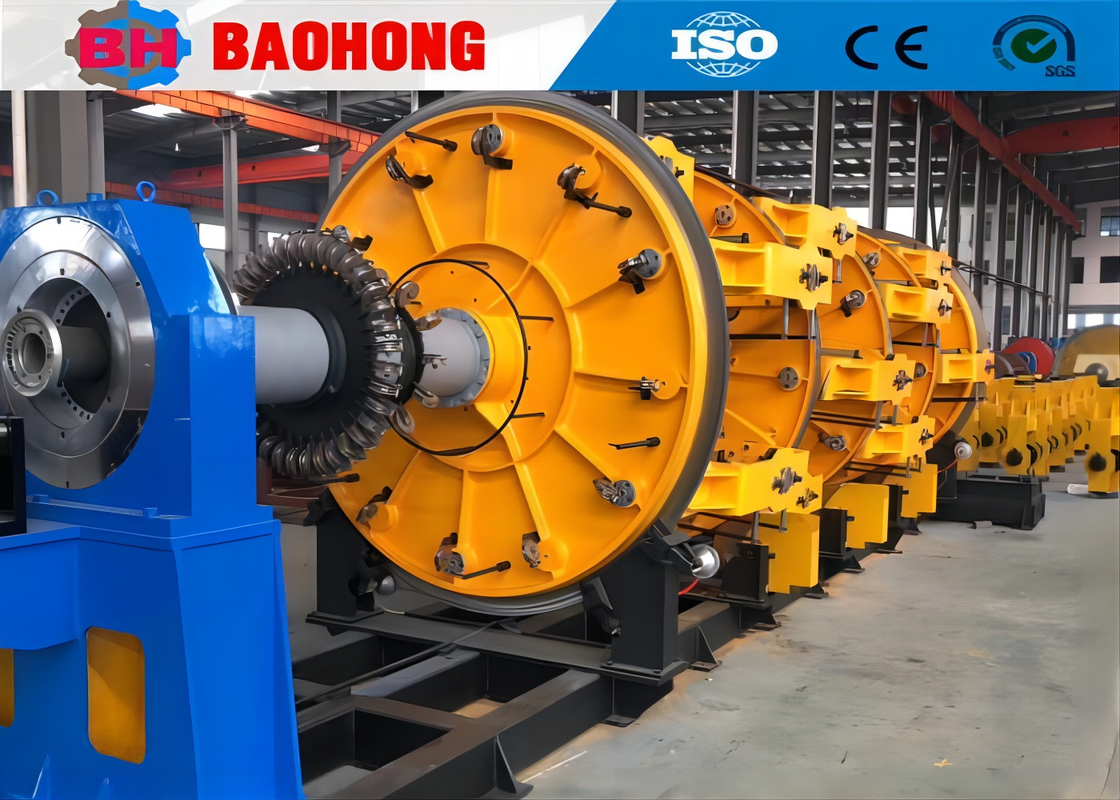

Macchina per la torcitura planetaria di cavi in rame e alluminio ACSR
1. Utilizzo
Questa macchina è utilizzata principalmente per la ritortura di anime di fili di rame e alluminio, fili di alluminio con anima in acciaio e anime di fili isolati.
Il nuovo tenditore a cinghia adotta un blocco di attrito ad alta resistenza all'usura, che rende la regolazione più comoda e la durata più lunga.
2. Caratteristiche principali
2.1. Metodo di ritortura: meccanismo planetario.
2.2. La gabbia di torsione a perno senza asse è dotata di un meccanismo di controllo della tensione per attrito.
2.3. Gli alberi di trasmissione collegano tutte le parti della macchina per mantenere un passo di torcitura stabile, che può anche essere scelto per la sincronizzazione di frequenza per controllare la macchina.
2.4. Alta rigidità, alte prestazioni, alta velocità e bassa inerzia.
2.5. Sistema di controllo PLC, funzionamento su touchscreen.
3. Parametri tecnici
| Modello (Macchina per torcitura planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Rame | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alluminio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di torcitura | Gabbia di torcitura a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di torcitura a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di torcitura a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di torcitura a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di torcitura a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di torcitura a 12 bobine | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| Gabbia di torcitura a 18 bobine | 108 giri/min | 100 giri/min | 82.9 giri/min | 35 giri/min | |
| Gabbia di torcitura a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Tirante | Diametro ruota del tirante | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza di trazione massima | 2T | 5T | 10T | 15T | |
| Potenza motore | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensioni bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare di trazione massima | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Documenti allegati alla consegna
4.1 Manuale utente 1 copia
4.2 Disegno delle fondazioni 1 copia
4.3 Disegno dell'aspetto 1 copia
4.4 Schema di installazione elettrica 1 copia
4.5 Specifiche AC/DC 1 copia
4.6 Schema di posa circuito aria, ecc. 1 copia
5. Foto
6. Foto dell'imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la torcitura e la posa di fili nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la torcitura e la posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per torcitura rigida JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di torcitura a salto di balzo JGB, le linee di cablaggio di tipo a salto di balzo CGB e le linee di posa ad alta velocità di tipo a culla CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per torcitura in Cina.
