| Nome dell'attrezzatura: | Macchina d'incaglio planetaria della fabbricazione di cavi | Tipo: | Forma planetaria |
|---|---|---|---|
| Dimensioni della bobina: | 315.400.500.630 ecc | Materiale: | Cavi di rame, di alluminio e di acciaio |
| Adatto per: | Fabbricazione di cavi | Periodo di garanzia: | 1 anno |
| Colore dell'attrezzatura: | Opzionale | ||
| Evidenziare: | Macchina d'incaglio planetaria della fabbricazione di cavi,SpA che incaglia la macchina della fabbricazione di cavi,315mm Bobbin Planetary Stranding Machine |
||
Macchina per la produzione di cavi a trefoli planetari con bobina da 315 mm
1. Utilizzo
È utilizzata per la ritorsione di ritorti di fili di alluminio con anima in acciaio, fili di lega di alluminio, fili di rame/alluminio, fili isolati e cavi di controllo.
2. Caratteristiche principali
2.1. Metodo di ritorsione inversa: meccanismo planetario.
2.2. La gabbia di ritorsione a perno senza asse è dotata di un meccanismo di controllo della tensione per attrito.
2.3. Gli alberi di trasmissione collegano tutte le parti della macchina per mantenere un passo di ritorsione stabile, che può anche essere scelto per la sincronizzazione di frequenza per controllare la macchina.
2.4. La macchina è ampiamente utilizzata, maneggiata comodamente e a basso rumore.
3. Configurazione
Avvolgitore, unità principali di sezione a 6 bobine, sezione a 12 bobine, 18 bobine, 24 bobine e 30 bobine, porta filiera, nastratrice, unità di corazzatura, traino, svolgitore, sistema di azionamento e sistema elettrico.
4. Parametri tecnici
| Modello (Macchina per ritorti planetari) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del singolo filo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di ritorsione | Gabbia di ritorsione a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di ritorsione a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di ritorsione a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di ritorsione a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di ritorsione a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di ritorsione a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di ritorsione a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di ritorsione a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Tirante | Diametro ruota tirante | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di alimentazione centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di trazione | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

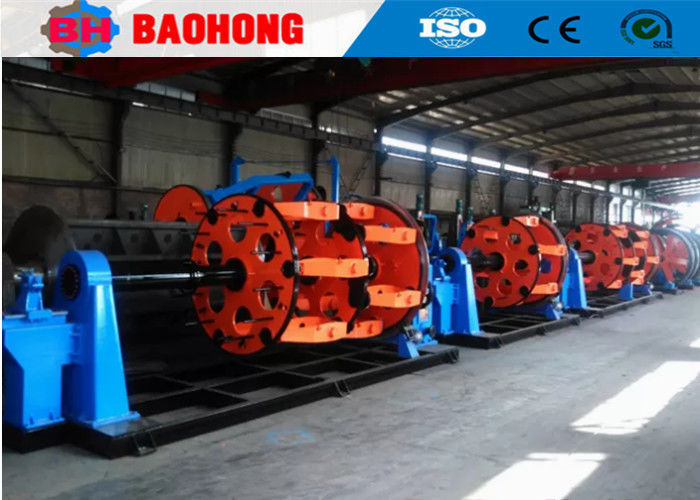

5. Foto

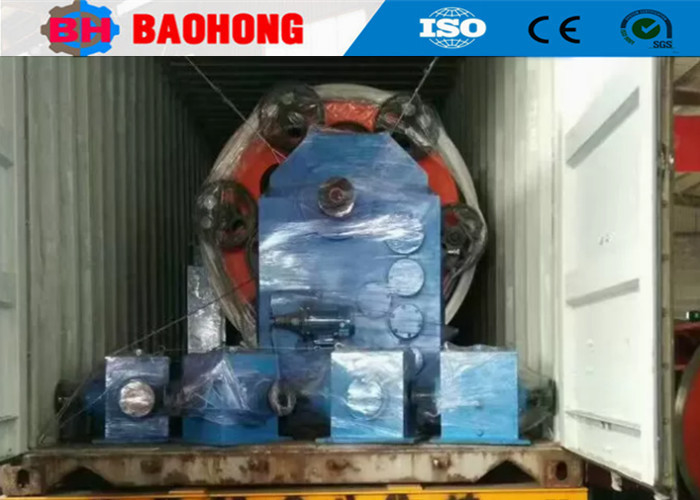

6. Foto imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la ritorsione e la posa di fili nel Nord della Cina.
Dal 2006, Baohong Electrical Machinery si affida alla cura e al supporto dei clienti, impegnandosi nella ricerca e sviluppo di macchine per la ritorsione e la posa, e ha fatto grandi progressi. Ora, siamo diventati l'unica fabbrica di linee di assemblaggio in Cina in grado di sviluppare e produrre la serie di ritorti rigidi JLK. Abbiamo anche sviluppato in modo indipendente la linea di ritorti a skip a balestra JGB, la linea di cablaggio a skip a balestra CGB e la linea di posa cavi ad alta velocità a culla CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per la ritorsione in Cina.
