Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Strander planetario di azionamento del motore separato | Utilizzatori: | Stranding |
|---|---|---|---|
| Dimensioni del rullo: | 500.630 ecc | Materiale per la fiancata: | Cavi di rame, di acciaio |
| Max.conduttore a fili OD ((500): | φ35 mm | Velocità lineare massima di decollo ((630): | 20 m/min |
| Colore: | Opzionale | Tempo di garanzia: | 1 anno |
| Evidenziare: | Strander planetario del cavo metallico del tipo a gabbia,macchina per l'incagliamento del cavo planetario da 35 mm,macchina per l'incagliamento del cavo metallico personalizzato |
||

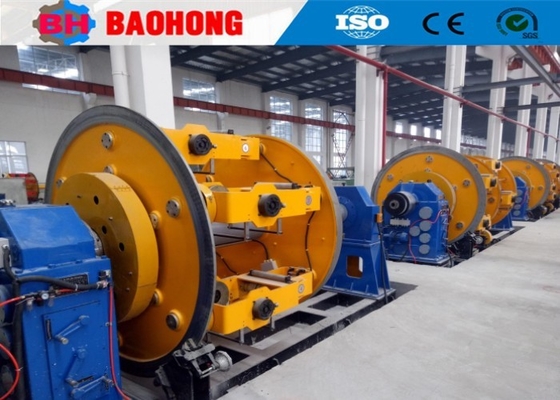

Macchine per il ripiegamento di fili di tipo a gabbia, di tipo planetario
1. Uso
Questa macchina è utilizzata principalmente per lo stranding di Ca, Al conduttore, ACSR e nucleo di cavo di isolamento ecc. Può anche essere utilizzato per lo screening di fili di Ca.
L'apparecchiatura adotta la forma di contromomento planetario a 360°, gli ingranaggi contromomento sono tutti finiti e macinati, il che riduce notevolmente il rumore decibel dell'apparecchiatura.
2. Principali componenti
2.1 Pintle type pay-off stand 1 set
2.2 Sosta manuale per il pagamento 1 set
2.3 # supporto di guida del filo a forma 1 set
2.4 gabbia di blocco per ciascuna serie
2.5 Sedile a strisce per apparecchiatura a filo 4 serie
2.6 Dispositivo di fissaggio non metallico 1 set
2.7 Contatore elettrico e meccanico 1 set
2.8 Dispositivo a doppio capstan 1 set
2.9 Assunzione di tipo portale con supporto di traversata 1 set
2.10 Meccanismo di trasmissione 1 set
2.11 Sistema di controllo elettrico 1 set
2.12 Recinzione di sicurezza 1 set
3. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di decollo | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
7. FAQ
- D: Cosa possiamo offrire ai nostri clienti?
A: Il nostro personale tecnico e di produzione professionale può formare i dipendenti dei nostri clienti e garantire la produzione senza intoppi dei clienti.
- D: Quanto dura la garanzia della macchina?
A: Periodo di garanzia di un anno (dal completamento del debug meccanico presso la fabbrica dell'acquirente)
- D: Perché scelgo la vostra azienda?
R: Abbiamo più di 15 anni di esperienza professionale nella produzione di macchinari per cavi, fornendo prodotti di alta qualità e di alta sicurezza.
Abbiamo un team esperto di operai e ingegneri qualificati.
Possiamo sostenere la formazione di ingegneri all'estero.
Possiamo personalizzare il disegno, per accettare il disegno del cliente.
Possiamo fornire ai clienti un servizio post-vendita.
