Dettagli:
Termini di pagamento e spedizione:
|
| Nome prodotto: | Tipo macchina della gabbia di arenamento planetaria del cavo di cavo | Applicazione: | Stringamento del filo |
|---|---|---|---|
| Materiali: | Cavi di rame, di acciaio | Max.conduttore a fili OD ((500): | φ35 mm |
| Velocità lineare massima di decollo ((630): | 20 m/min | Codice HS: | 847940 |
| Equipaggiamento dipinto: | Come richiesta | Tempo di garanzia: | 1 anno |
| Evidenziare: | Macchina di arenamento planetaria del cavo di cavo,Tipo macchina della gabbia di arenamento del cavo di cavo,un filo di rame di 20 m/min che torce macchina |
||

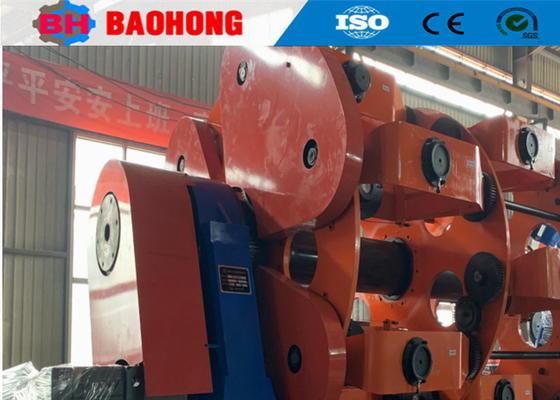

Macchina di torsione a gabbia planetaria per cavi di filo, 20 M/Min
1. Utilizzo
Questa macchina è utilizzata per torsione di fili di alluminio flessibili o fili di rame con contro-torsione, o per compattare e torsione di conduttori tondi o settoriali. Può anche torsione i nuclei isolati e realizzare l'armatura in acciaio per cavi in polvere.
2. Componenti principali
2.1. Svolgitore
2.2. Dispositivo di nastratura non metallico (selezionabile)
2.3. Supporto guida filo
2.4. Dispositivo di nastratura metallico (selezionabile)
2.5. Gabbia di torsione
2.6. Contatore di lunghezza
2.7. Portamatrice di chiusura
2.8. Argano a doppia ruota
2.9. Sistema di trasmissione meccanica (selezionabile)
2.10. Sistema di controllo elettrico
2.11. Sistema di protezione di sicurezza
2.12. Dispositivo di compattazione (selezionabile)
2.13. Avvolgitore
3. Principali Caratteristiche
3.1 Le bobine sono disposte a quarti attorno alle gabbie di torsione. L'albero centrale non sopporta le bobine.
3.2 Alta rigidità, alte prestazioni, alta velocità e bassa inerzia.
3.3 Azionato da un cambio variabile a 36 stadi, doppio traino e doppio dispositivo attivo. La distribuzione naturale del filo evita danni da abrasione durante la torsione.
3.4 Il dispositivo di arresto di emergenza più avanzato, che controlla direttamente ogni bobina. Non appena un filo si rompe, l'intera macchina si fermerà automaticamente immediatamente.
3.5 Garantire l'integrazione dopo la rottura di qualsiasi filo, particolarmente adatto per la produzione di cavi di alimentazione e cavi a reticolazione incrociata altamente compattati.
3.6 Sistema di controllo PLC, funzionamento su touch screen.
4. Parametri tecnici
| Modello (Macchina di torsione planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del singolo filo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore ritorto | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di torsione | Gabbia di torsione a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di torsione a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di torsione a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di torsione a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di torsione a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di torsione a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di torsione a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di torsione a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Argano | Diametro della ruota dell'argano | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensione bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di trazione | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
|
|
5. Foto
6. Foto dell'imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per la torsione di fili e macchine per la posa in Cina del Nord.
Dal 2006, affidandosi alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la torsione di fili e macchine per la posa e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di torsione rigide JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato indipendentemente le linee di torsione a salto d'arco JGB, le linee di cablaggio a salto d'arco CGB e le linee di posa di tipo culla ad alta velocità CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento e si è sviluppata in uno dei produttori di macchine di torsione più importanti in Cina.
