Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Tipo macchina della gabbia di arenamento planetaria del cavo di cavo | Adatto per: | Trefolatura del filo |
|---|---|---|---|
| Materiali: | Cavo di Al, del Cu e fili di acciaio | Max.stranded OD (500): | φ35 mm |
| Max. velocità lineare ((630): | 20 m/min | Codice SA: | 8479400000 |
| Colore dell'attrezzatura: | come richiesta | Periodo di garanzia: | 1 anno |
| Evidenziare: | Macchina per il ripiegamento planetario di filo di rame e alluminio,Cable elettrico macchina di attacco planetario,Macchina di strangolamento planetario cinese |
||
Macchina per ritortura planetaria prodotta in Cina per cavi elettrici in rame e alluminio
1. Utilizzo
Questa macchina è utilizzata principalmente per la ritortura a contorto di anime di fili di rame e alluminio, fili di alluminio con anima in acciaio e anime di fili isolati. La culla della macchina principale adotta saldatura robotizzata e trattamento di tempra, e il perno adotta la forma di alesatura integrale, che riduce notevolmente la rottura della culla e il danneggiamento del perno causati dal disallineamento.
2. Composizioni principali
2.1. Avvolgitore
2.2. Dispositivo di nastratura non metallica (selezionabile)
2.3. Supporto guida filo
2.4. Dispositivo di nastratura metallica (selezionabile)
2.5. Gabbia di ritortura
2.6. Contametri
2.7. Supporto filiera di chiusura
2.8. Argano a doppia ruota
2.9. Sistema di trasmissione meccanica (selezionabile)
2.10. Sistema di controllo elettrico
2.11. Sistema di protezione di sicurezza
2.12. Dispositivo di compattazione (selezionabile)
2.13. Riavvolgitore
3. Principali Caratteristiche
3.1 Le bobine sono disposte a quarti attorno alle gabbie di ritortura. L'albero centrale non supporta le bobine.
3.2 Elevata rigidità, alte prestazioni, alta velocità e bassa inerzia.
3.3 Azionato da un cambio a 36 stadi, doppio traino e doppio dispositivo attivo. La distribuzione naturale del filo evita danni da abrasione durante la ritortura.
3.4 Il dispositivo di arresto di emergenza più avanzato, che controlla direttamente ogni bobina. Non appena un filo si rompe, l'intera macchina si arresta automaticamente all'istante.
3.5 Garantisce il reintegro dopo la rottura di qualsiasi filo, particolarmente adatto per la produzione di cavi di alimentazione e cavi reticolati ad alta compattazione.
3.6 Sistema di controllo PLC, funzionamento su touchscreen.
4. Parametri tecnici
| Modello (Macchina per ritortura planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di ritortura | Gabbia di ritortura a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di ritortura a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di ritortura a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di ritortura a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di ritortura a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di ritortura a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di ritortura a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di ritortura a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Argano | Diametro ruota dell'argano | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza di trazione massima | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensioni bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di alimentazione centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di riavvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare di trazione massima | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
|
|

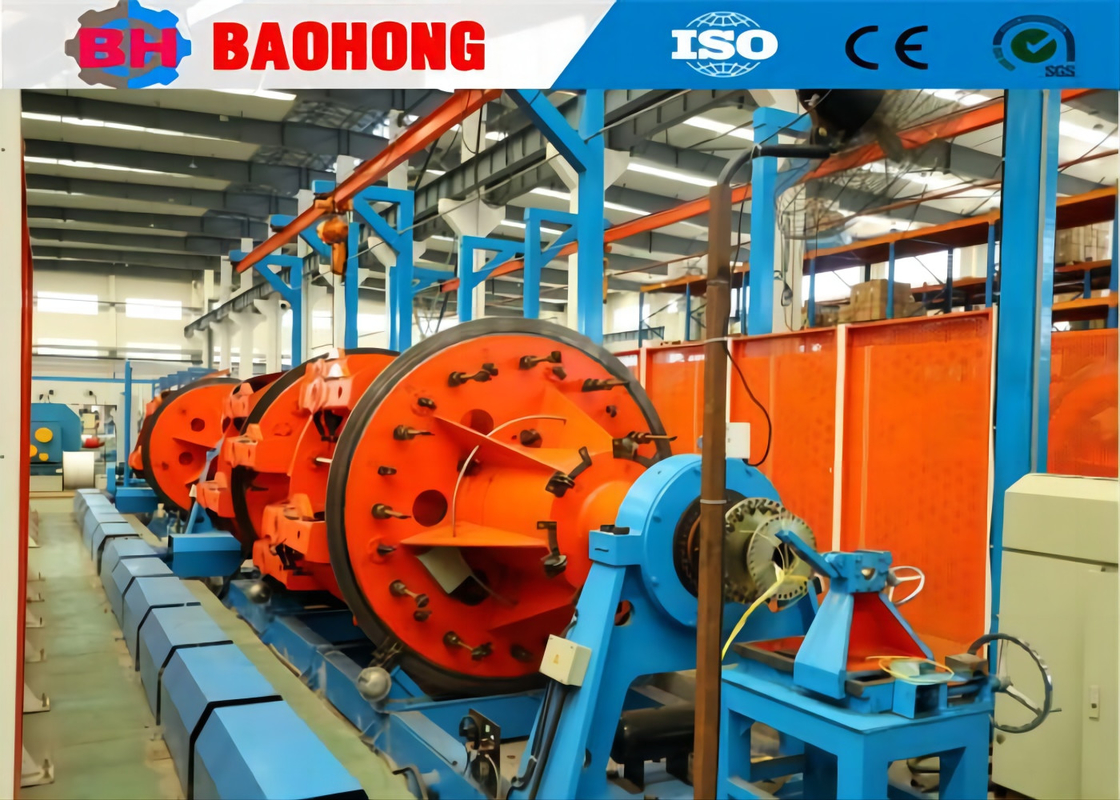

5. Foto
6. Foto imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la ritortura e la posa di fili nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la ritortura e la posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per ritortura rigida JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a skip a balestra JGB, le linee di cablaggio a skip a balestra CGB e le linee di posa ad alta velocità a culla CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera attualmente i 10 milioni di dollari ed è diventata uno dei più importanti produttori di macchine per ritortura in Cina.
