Dettagli:
Termini di pagamento e spedizione:
|
| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| Evidenziare: | Tipo Strander planetario della gabbia,20 m. Min Wire Cable Stranding Machine,Tipo macchina della gabbia di arenamento planetaria del cavo |
||

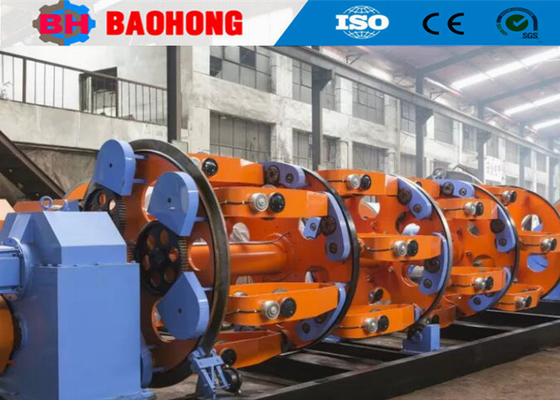

JLY500 / 30B Cage Type Planetary Wire Cable Stranding Machine 20 M/Min
1. Uso
Questa macchina è utilizzata principalmente per il fiocco di filo di rame in alluminio, filo di alluminio con filo di acciaio e filo di filo isolato.
2. Principali componenti
2.1 2500 di tipo pay off stand 1 set
2.2. 30B gabbia di blocco 1 set
2.3. Fabbricazione del filo da stiro 1 set
2.4. 500 Macchine per la registrazione del tipo eccentrico 1 set
2.5. 630 Macchine da corazzatura 1 set
2.6Contatore 1 set
2.7. 1600 mm doppio capstan ruota + 27 scena scatola 1 set
2.8. 2500Trasversa di induzione elettrica 1 set
2.9. 2500 tipo di colonna occupano 1 set
2.10. Motore da 55 kW + cambio riduttore 1 set
2.11- Armadio di controllo elettrico 2 set
2.12Sistema di trasmissione, albero di trasmissione, cassetta di supporto, accoppiamento universale, ecc.
3. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di decollo | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
