Dettagli:
Termini di pagamento e spedizione:
|
| Name: | OPGW Planetary Wire Armoring Machine | Application: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS code: | 8479400000 |
| Machine color: | Optional | Guarantee time: | 12 Months guarantee |
| Evidenziare: | Macchina di incaglio planetaria del cavo di alluminio di rame,Macchina di incaglio planetaria del cavo elettrico,Macchina planetaria di Armoring del cavo |
||

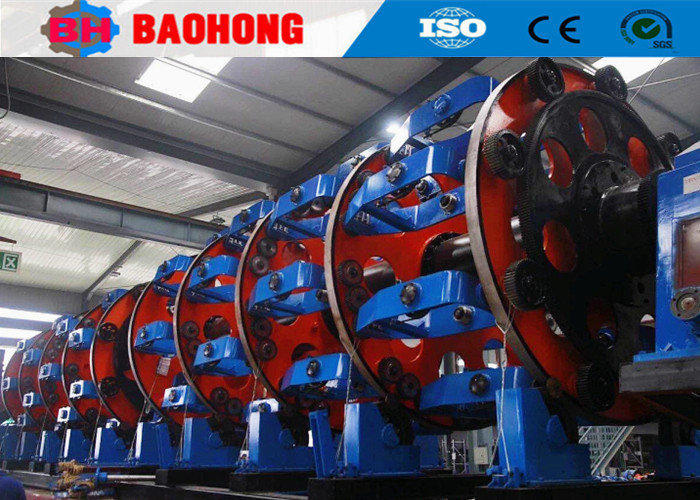

Macchina per il ripiegamento planetario di fili di rame e alluminio per cavi elettrici
1. Uso
La macchina è utilizzata per incastrare fili di Cu con torsione inversa, nonché per incastrare conduttori di rame morbido di grande sezione, fili isolati in gomma e filo d'acciaio per blindare i cavi.
2Principale.Caratteristiche
2.1 L'albero principale è un tubo senza cuciture, sostenuto da cuscinetti a rulli a doppia fila su entrambe le estremità.
2.2 Alta rigidità, alte prestazioni, alta velocità e bassa inerzia.
2.3 Azionato da un cambio variabile a 36 gradi, doppio trascinamento e doppio dispositivo attivo.
2.4 La tensione del filo è controllata dal freno di isteresi, ogni tensione del filo è mantenuta stabile ed equilibrata attraverso il controllo PLC.facile caricamento e scarico della bobina.
3. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di decollo | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
|
|
4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per il filo di filamento e macchine per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di assemblaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
