Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Macchina di incaglio planetaria del touch screen dello SpA | Use for: | Stranding |
|---|---|---|---|
| Forma: | Tipo planetario | Drum sizes: | 315 mm，400 mm, 500 mm,600mm |
| Materials: | Cu, Al,Steel wires | Max.stranded conductor OD(630): | φ45 mm |
| Potere del motore (400): | 22 chilowatt | Colore dell'attrezzatura: | Opzionale |
| Evidenziare: | Cavo planetario che torce macchina,macchina di incaglio rigida delle bobine di 315mm,Macchina di arenamento del cavo di cavo del touch screen |
||

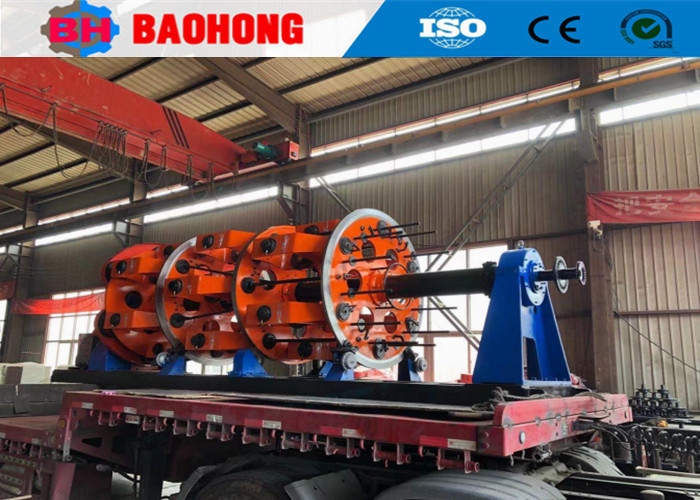

PLC touch screen macchina per il fiocco planetario 315 mm bobine
1. Uso
La macchina è utilizzata per il filamento di filo di rame/aluminio/acciaio, ecc.
2I personaggi principali
2.1L' albero centrale non regge le bobine.
2.2- Alta rigidità, alta velocità e bassa inerzia
2.3.Utilizzando un completo set di servo control, touch screen diretto digitale impostare la distanza di taglio.
2.4Il più avanzato dispositivo di arresto di emergenza.
2.5.L' intera macchina è un controllo intelligente.
2.6Sistema di controllo Siemens PLC, funzionante su touch screen.
3Componenti meccanici ed elettrici
3.1 I cuscinetti sono di marca Ha Erbin, Wa Fangdian e Luoyang.
3.2 I motori provengono da famosi prodotti cinesi.
3Il driver da.3 è di marca Danfoss.
3.4 PLC è di Siemens.
3.5 touch screen è di Siemens.
3.6 I principali componenti elettrici a bassa tensione provengono da marchi cinesi di alta qualità e rinomati.
4Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di decollo | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
5Foto.
6Foto dell' imballaggio.
7La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
