Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Macchina di incaglio planetaria di rame del filo di acciaio | tipo: | Planetario |
|---|---|---|---|
| Dimensioni della bobina applicabili: | 500 | Materiali applicabili: | acciaio |
| Torsione all'indietro: | Twist posteriore | Codice Hs: | 847940 |
| Colore dell'attrezzatura: | Opzionale | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchina per il ripiegamento di fili di rame,macchina per il ripiegamento di fili di acciaio,macchina per la fabbricazione di cavi di fili elettrici |
||
Arenatrice planetaria di rame del filo di acciaio per la fabbricazione di cavi del filo elettrico
1. Utilizzo
Questa cordatrice planetaria è adottata per la cordatura e il cablaggio di nuclei isolati, o ACSR, filo e conduttore di alluminio nudo.
2. Personaggi principali
2.1 L'albero centrale non sostiene le bobine
2.2 Elevata rigidità, alta velocità e bassa inerzia, alta velocità e poca inerzia.
2.3 Nessuna usura durante l'incaglio.
2.4 Dispositivo di arresto di emergenza all'avanguardia.
2.5 Adatto per cavi di alimentazione e cavi reticolati ad alta densità.
2.6 Sistema di controllo PLC, funzionante su touch screen
3. Configurazione
Pay-off, mainframe di sezione a 6 bobine, sezione a 12 bobine, 18 bobine, 24 bobine e 30 bobine, portamatrice, lappatore nastro, unità armatura, traino, decollo, sistema di comando e sistema elettrico.
4. Parametri tecnici
| Modello (cordatrice planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del singolo filo | Rame | φ1-1,6 mm | φ1-4mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Diametro esterno massimo del conduttore a trefolo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di arenamento | 6 Gabbia per il filo della bobina | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per il filo della bobina | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per il filo della bobina | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per il filo della bobina | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per il filo della bobina | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per il filo della bobina | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| 18 Gabbia per il filo della bobina | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| 24 Gabbia per il filo della bobina | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Argano | Diametro della ruota del cabestano | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza di traino massima | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18,5KW | 22KW | 37KW | 55KW | |
| Bobine | 315 mm | 400mm | 500 mm | 630 mm | |
| Bobina centrale di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di traino | 25 metri/minuto | 30 metri al minuto | 34,7 m/min | 20 metri/minuto | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

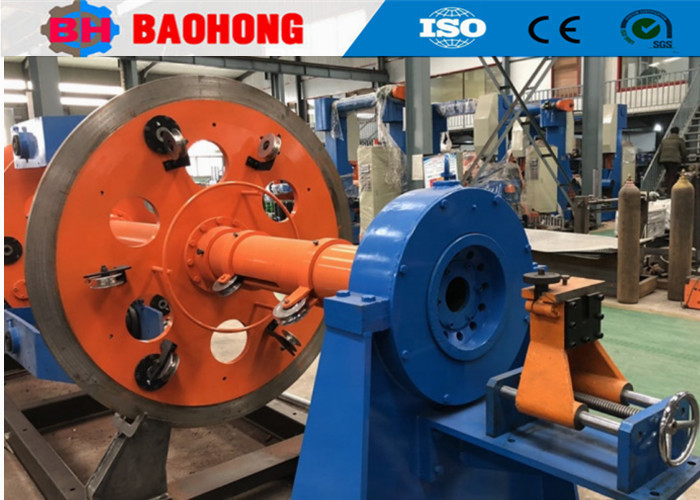

5. Foto
6. Foto dell'imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.Situata nella zona di sviluppo economico di Hejian, nella provincia di Hebei, la nostra azienda è il più grande produttore professionale di cordatrici e macchine avvolgitrici nel nord della Cina.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine cordatrici e avvolgitrici e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di cordatrici rigide JLK per essere una catena di montaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura con skip JGB Bow, le linee di cablaggio di tipo skip CGB e le linee di posa CLY ad alta velocità di tipo culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10.000 metri quadrati, un laboratorio di produzione di 8.000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annuale è attualmente di oltre 10 milioni di dollari ed è diventato uno dei più importanti produttori di macchine cordatrici in Cina.
