Dettagli:
Termini di pagamento e spedizione:
|
| Name: | Cage Type Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbins: | 500,630 etc | Materials: | Cu, Al wire and Steel wires |
| Inverter: | SIEMENS | PLC: | SIEMENS |
| Machine color: | According to customer requirement | Guarantee time: | 1 year |
| Evidenziare: | Al Wire Cable Taping Machine,Bobinatrice planetaria della corda,Macchina di incaglio planetaria della gabbia |
||
Cage Type Planetary Stranding Machine per fili al
1. Uso
Questa macchina è utilizzata principalmente per la fiancata di Ca, Al conduttore, ACSR e nucleo di cavo di isolamento ecc. Può anche essere utilizzato per lo screening di fili di Ca.
2. Vantaggi
2.1 Gli alberi di connessione di espansione della culla adottano la tecnologia francese, che evita l'abrasione tra gli alberi e le chiavi.
2.2 Nessun bisogno di riduttori né di alberi di terra; nessun rumore, nessuna perdita, minor consumo energetico, facile manutenzione e riparazione.
2.3 Il PLC Siemens S7-200 con profibus può realizzare il monitoraggio in loco, coordinare tra diversi motori, il convertitore DANFOSS controlla i MOTORI CC accesi e spenti, il funzionamento e il controllo della velocità.I parametri possono essere impostatiControllo elettrico avanzato, facile da usare e affidabile.
3. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di decollo | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

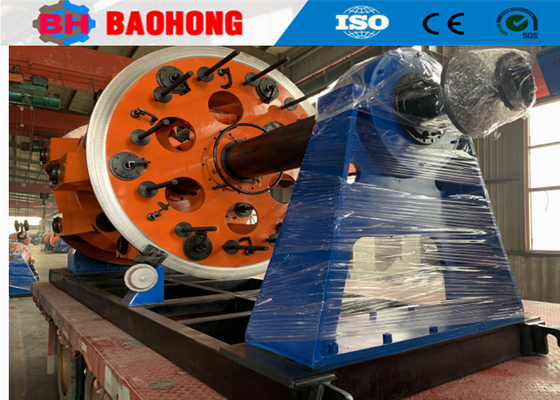

4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
