Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Acciaio filo la macchina planetaria di Strander | Applicabile per: | Stringamento del filo |
|---|---|---|---|
| Tipo di attrezzatura: | Planetario | Specifiche della bobina: | 400 millimetri, 500 millimetri, 630 millimetri |
| Materiali: | Cavi di rame, all'Al, acciaio | Conduttore OD (630) di Max. Stranded: | φ45 millimetro |
| Potere del motore (315): | 18,5 kW | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchina planetaria del cavo del cavo,Acciaio filo Strander planetario,Strander planetario per la fabbricazione di cavi |
||

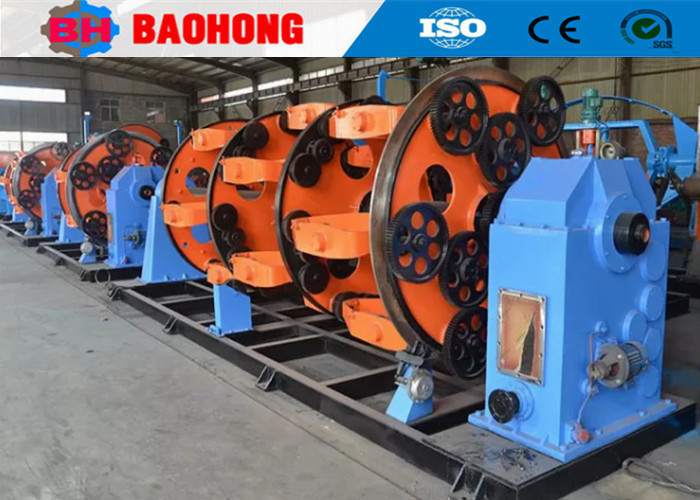

Macchina per trefolatura planetaria di fili d'acciaio, macchina per la fabbricazione di cavi
1. Utilizzo
Questa serie è principalmente per cavi in acciaio rivestiti di alluminio, tubi sciolti in fibra ottica in acciaio inossidabile, fili di guardia aerei compositi in fibra ottica (POGW), ACSR trefolato, fili di rame nudo trefolati e, con questa serie, una varietà di cavi e cavi ottici possono essere corazzati o schermati con filo d'acciaio.
2. Caratteristica principale
2.1. Metodo di contro-torsione : meccanismo planetario.
2.2. La bobina è bloccata da molle a disco e rilasciata da un dispositivo pneumatico.
2.3. La macchina è ampiamente utilizzata e manovrata comodamente con basso rumore.
2.4. La macchina adotta il controllo PLC dell'intera linea. Il sistema di controllo elettrico è tecnologicamente avanzato, facile da usare e affidabile nel funzionamento.
3. Parametri tecnici
| Modello (Macchina per trefolatura planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del singolo filo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore trefolato | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di trefolatura | Gabbia di trefolatura a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di trefolatura a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di trefolatura a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di trefolatura a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di trefolatura a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di trefolatura a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di trefolatura a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di trefolatura a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Cabestano | Diametro della ruota del cabestano | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensione bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di trazione | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Foto
5. Foto dell'imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per trefolatura e macchine per la posa in Cina del Nord.
Dal 2006, affidandosi alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per trefolatura e macchine per la posa e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per trefolatura rigida JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato indipendentemente le linee di trefolatura a salto d'arco JGB, le linee di cablaggio a salto d'arco CGB e le linee di posa di tipo culla ad alta velocità CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento e si è sviluppata in uno dei più importanti produttori di macchine per trefolatura in Cina.
