Macchina per la produzione di cavi elettrici di tipo planetario PLC con funzione multifunzione
1. Uso
La macchina è utilizzata per la stratificazione di fili di Cu, Al, ACSR e fili isolati con torsione retrograda.
2Personaggio principale
2.1Alta rigidità, alta velocità e bassa inerzia.
2.2.100% design di torsione posteriore assicurare che nessun danno da abrasione durante il blocco.
2.3Il più avanzato dispositivo di emergenza.
2.4- Vari sistemi elettrici PLC opzionali.
2.5La tensione di ritorno della bobina costante ottenuta dal dispositivo positivo e dalla rotazione della bobina singola è rilevata elettronicamente per controllare la tensione richiesta.il sistema di controllo della tensione magnetica è opzionale ed è più economico del modo feumatico.
2.6La macchina per il ripiegamento planetario è qualificata per qualsiasi lavoro di lavorazione del filo/cavo.
3. Configurazione
Pay-off, mainframe a 6 rulli, 12 rulli, sezione a 18 rulli, 24 rulli e 30 rulli, porta dado, tape lapper, unità corazzata, pull-off, decollo, sistema azionato e sistema elettrico.
4. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Diametro del filo singolo |
Acciaio |
φ1-1,6 mm |
φ1-4 mm |
φ1,2-5 mm |
φ1,5-5 mm |
| Aluminici |
φ1,2-2 mm |
φ1,2-4 mm |
φ1,4-5 mm |
φ2,0-5 mm |
| OD massimo del conduttore a filo |
φ14 mm |
φ28 mm |
φ35 mm |
φ45 mm |
| Stranding Pitch |
6 Gabbia per i bobbini |
26-435 |
39-695 |
44-770 |
48-840 |
| 12 Gabbia per i bobbini |
30-526 |
43-774 |
47-858 |
50-928 |
| 18 Gabbia per la pesca dei bobbini |
34-639 |
47-858 |
55-1001 |
65-1201 |
| 24 Gabbia per i bobbini |
38-749 |
51-940 |
63-1151 |
75-1601 |
| Velocità di rotazione |
6 Gabbia per i bobbini |
218 giri/min |
120 giri/min |
106 giri/min |
55 giri/min |
| 12 Gabbia per i bobbini |
118 giri/min |
110 giri/min |
97.5 giri/min |
45 giri/min |
| 18 Gabbia per la pesca dei bobbini |
108 giri/min |
100 giri/min |
820,9 giri/min |
35 giri/min |
| 24 Gabbia per i bobbini |
98 giri/min |
90 giri/min |
74 giri/min |
25 giri/min |
| Capstan |
Diametro della ruota Capstan |
1000 mm |
1600 mm |
1800 mm |
2000 mm |
| Forza massima di trazione |
2T |
5T |
10T |
15T |
| Potenza del motore |
18.5 KW |
22 KW |
37 KW |
55 kW |
| Dimensione della bobina |
315 mm |
400 mm |
500 mm |
630 mm |
| Bobbin del centro di pagamento |
315 mm |
1250 mm |
1600 mm |
1600 mm |
| Bobbin di raccolta |
1250 mm |
2000 mm |
2000 mm |
2500 mm |
| Velocità lineare massima di decollo |
25 m/min |
30 m/min |
340,7 m/min |
20 m/min |
| Altezza centrale |
1000 mm |
1000 mm |
1000 mm |
1100 mm |
5Foto.

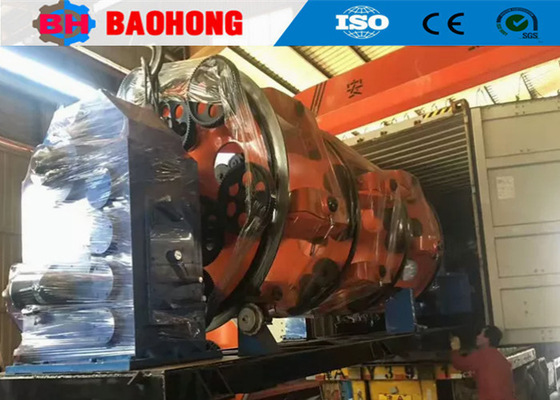

6Foto dell' imballaggio.
7La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e la macchina per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
