Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Macchina di arenamento ad alta velocità del cavo di cavo | Condizione: | Nuovo |
|---|---|---|---|
| Forma: | Tipo planetario | Dimensioni della bobina: | 315 400 500 630 800 1000 |
| Materiale: | acciaio | Colore: | Secondo la richiesta del cliente |
| Codice S.A.: | 847940 | Tempo di garanzia: | 1 anno |
| Evidenziare: | Macchina di arenamento ad alta velocità del cavo di cavo,Strander planetario d'acciaio,Macchina di incaglio planetaria multipla |
||
Macchine per il ripiegamento di fili ad alta velocità
1. Uso
La macchina per il blocco delle gabbie è utilizzata perStringamento di filo di alluminio nudo, filo di rame nudo, per il compattamento e la torsione di conduttori rotondi o di settore, per il pre-torsione e la compattamento di conduttori divisi.
2Personaggio principale
2.1Metodo di torsione inversa: meccanismo di ingranaggio solare e planetario.
2.2- tre metodi di prova di rottura del filo a scelta: meccanico, elettrico o entrambi.
2.3.La gabbia di torsione ha un intero albero senza alcuna eccentricità.Le unità di formazione del filo sono fornite per ogni gabbia per torcere correttamente i conduttori e i fili stratificati non si allontanano in caso di taglio in qualsiasi punto.
2.4.Per il sistema elettrico, il PLC e il touch screen possono essere forniti su richiesta dell'utente per controllare l'intera linea.I dati tecnici possono essere impostati, modificati e visualizzati sul touch screen.I motori DC sono controllati da nuovi driver digitali DCIl sistema elettrico è avanzato e affidabile.
3. Configurazione
Pay-off, mainframe a 6 rulli, 12 rulli, sezione a 18 rulli, sezione a 24 rulli e a 30 rulli, supporto per matrici, tape lapper, unità corazzata, ripresa, decollo, sistema azionato e sistema elettrico.
4. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di decollo | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

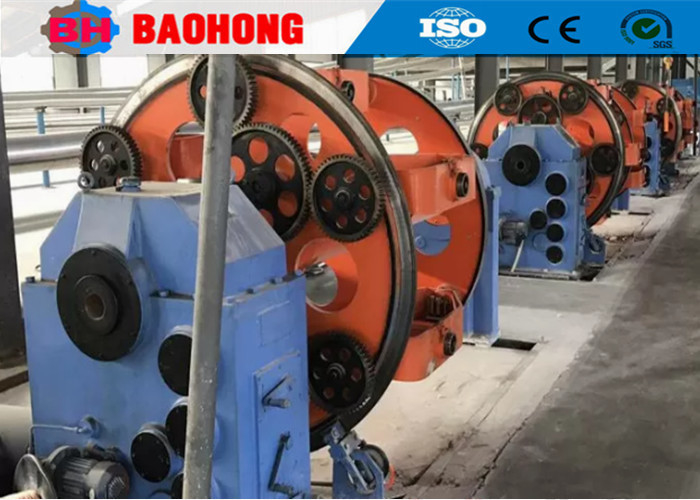

5Foto.
