Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Macchina di incaglio planetaria di JLY630 OD 35mm | Applicazione: | Stranding dei cavi |
|---|---|---|---|
| Dimensioni della bobina: | 500.630 ecc | Materiali: | Cavi di rame, di acciaio |
| Max.conduttore a fili OD ((500): | 35 mm | Max. velocità lineare ((630): | 20 m/min |
| Colore dell'attrezzatura: | Opzionale | Periodo di garanzia: | 1 anno |
| Evidenziare: | Macchina di incaglio planetaria del OD 35mm,Macchina di incaglio planetaria 20M/Min,Acciaio filo la macchina di incaglio planetaria |
||

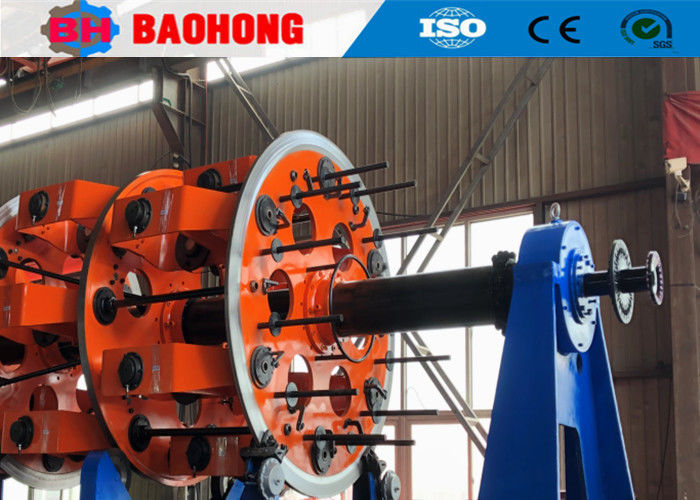

JLY630 OD 35mm Macchina di incordatura planetaria 20M/Min per fili di acciaio
1. Utilizzo
Viene utilizzata per l'incordatura a ritroso di fili di alluminio con anima in acciaio, fili in lega di alluminio, fili di rame/alluminio, fili isolati e cavi di controllo. Può essere utilizzata anche per l'armatura con filo di acciaio.
2. Caratteristiche principali
1. Alta rigidità, alta velocità e bassa inerzia.
2. Utilizzo di un set completo di servocontrollo, touch screen con impostazione digitale diretta della distanza del cutter.
3. Utilizzo di un meccanismo a ingranaggi planetari per realizzare la torsione a ritroso, l'ingranaggio di torsione a ritroso si collega con la culla tramite albero scanalato a chiavetta, quindi la trasmissione è stabile.
4. La tensione del payoff è controllata dall'attrito meccanico e la tensione può essere regolata.
5. Ogni gabbia di incordatura adotta un freno pneumatico a farfalla, quindi il freno è molto flessibile e affidabile.
3. Parametri tecnici
| Modello (Macchina di incordatura planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del singolo filo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore incordato | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di incordatura | Gabbia di incordatura a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di incordatura a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di incordatura a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di incordatura a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di incordatura a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di incordatura a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di incordatura a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di incordatura a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Cabestano | Diametro della ruota del cabestano | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensione bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di alimentazione centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di trazione | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
|
|
4. Foto
5. Foto dell'imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine di incordatura e di posa cavi nel nord della Cina.
Dal 2006, facendo affidamento sulla cura e il supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine di incordatura e di posa cavi e ha fatto grandi progressi. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di incordatura rigide JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato indipendentemente le linee di incordatura JGB Bow skip, le linee di cablaggio di tipo CGB Bow skip e le linee di posa cavi di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento, e si è sviluppata in uno dei più importanti produttori di macchine di incordatura in Cina.
