Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Macchina di incaglio planetaria della fabbricazione di cavi | Tipo: | Planetario |
|---|---|---|---|
| Specifiche della bobina: | 500 | Materiali: | Acciaio |
| Stato: | Nuovo | Colore dell'attrezzatura: | come richiesta |
| Codice SA: | 847940 | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchina di incaglio planetaria della fabbricazione di cavi,Macchina di incaglio planetaria d'acciaio di Armoring,500mm Bobbin Planetary Stranding Machine |
||
Macchina Planetaria per la Torcitura di Cavi e Armatura in Acciaio
1. Utilizzo
La macchina è utilizzata per la torcitura di fili di Cu, Al, ACSR e cavi isolati con controrotazione. Può anche effettuare armature in acciaio o schermature in Cu per cavi.
2. Caratteristiche Principali
2.1. Metodo di controrotazione: meccanismo a ingranaggi solari e planetari.
2.2. La gabbia di torcitura a perno senza asse è dotata di un meccanismo di controllo della tensione per frizione.
2.3. Tre metodi di prova di rottura del filo tra cui scegliere: meccanico, elettrico o entrambi.
2.4. Per il sistema elettrico, il PLC e lo schermo tattile possono essere forniti su richiesta dell'utente per controllare l'intera linea. I dati tecnici possono
essere impostati, modificati e visualizzati sullo schermo tattile.
3. Configurazione
Avvolgitore, telai principali di sezione a 6 bobine, sezione a 12 bobine, 18 bobine, 24 bobine e 30 bobine, porta filiera, nastratrice, unità di armatura, traino, svolgitore, sistema di azionamento e sistema elettrico.
4. Parametri Tecnici
| Modello (Macchina Planetaria per Torcitura) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Rame | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alluminio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Diametro esterno massimo del conduttore intrecciato | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di torcitura | Gabbia di torcitura a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di torcitura a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di torcitura a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di torcitura a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di torcitura a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di torcitura a 12 bobine | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| Gabbia di torcitura a 18 bobine | 108 giri/min | 100 giri/min | 82.9 giri/min | 35 giri/min | |
| Gabbia di torcitura a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro ruota del capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di traino | 2T | 5T | 10T | 15T | |
| Potenza motore | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensioni bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |

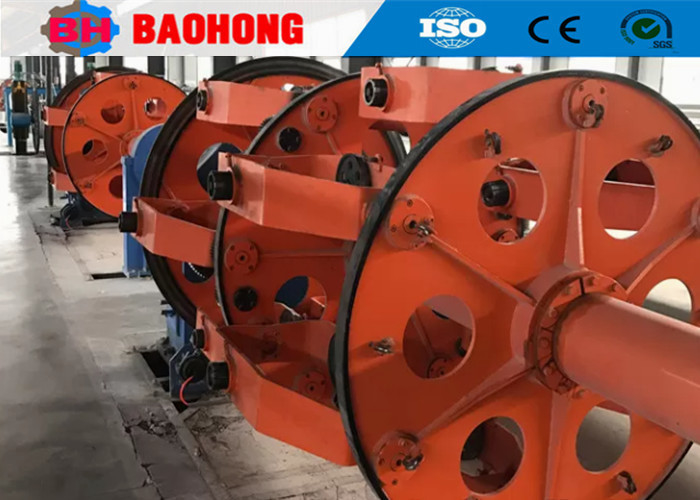

5. Foto
6. Foto imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la torcitura e la posa di fili nel Nord della Cina.
Dal 2006, grazie alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la torcitura e la posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per torcitura rigida JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di torcitura a skip a balestra JGB, le linee di cablaggio a skip a balestra CGB e le linee di posa ad alta velocità a culla CLY.
Attualmente, Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera attualmente i 10 milioni di dollari ed è diventata uno dei più importanti produttori di macchine per torcitura in Cina.
