Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Tipo planetario d'acciaio che sovrappone macchina | Tipo: | Tipo planetario |
|---|---|---|---|
| Altri animali: | 315 400 500 630 800 1000 | Materiale: | acciaio |
| Requisiti di colore: | Requst del cliente | Codice S.A.: | 847940 |
| Tipo di motore: | Tipo elettrico | Warranty time: | 1 year |
| Evidenziare: | Tipo planetario che sovrappone macchina,Cavo elettrico che si incaglia sovrapponendo macchina,Macchina sovrapponentesi planetaria d'acciaio |
||

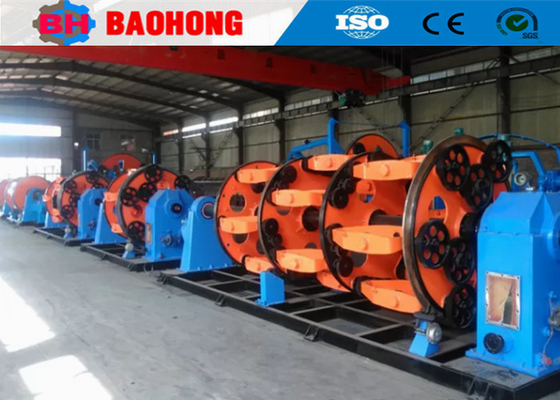

Macchina di posa di cavi di alimentazione di tipo planetario in acciaio
1. Uso
Questa macchina è utilizzata principalmente per il filo di base isolato in PVC o PE.
2. Componenti principali
2.1 400 tipo di supporto per il pagamento
2.2 supporto di pagamento tipo 1200
2.3 gabbia di blocco
2.4 Matrice di montaggio del filo
2.5 Macchine per il rilegamento a nastro concentrico
2.6 Contatore di metri
2.7 1200 mm Capstan a doppia ruota
2.8 1200Trasversa di induzione elettrica
2.9 1200 tipo di colonna
2.10 Armadio di controllo elettrico
3- Componenti meccanici ed elettrici
3.1 I cuscinetti sono di marca Ha Erbin, Wa Fangdian e Luoyang.
3.2 I motori provengono da famosi prodotti cinesi.
3Il driver da.3 è di marca Danfoss.
3Il driver DC da.4 e' di marca della serie 590 di SSD Parker.
3.5 PLC è di Siemens.
3.6 touch screen è di Siemens.
3.7 I principali componenti elettrici a bassa tensione sono di alta qualità e di nota marca cinese.
4. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
5Foto.
6Foto dell' imballaggio.
7La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
