| Descrizione dell'attrezzatura: | Tipo planetario ad alta velocità macchina di arenamento del cavo | Funzione: | Trefolatura del filo |
|---|---|---|---|
| Tipo: | Planetario | Dimensioni della bobina: | 400 millimetri, 500 millimetri, 630 millimetri, ecc |
| Materiali: | Cavi di rame, all'Al, acciaio | Conduttore OD (400) di Max. Stranded: | 28 mm |
| Colore dell'attrezzatura: | come richiesta | Applicazione: | Incaglio il cavo di Al, del Cu, ACSR e dei conduttori isolati con la retro-torsione |
| Evidenziare: | macchina di torsione planetaria ad alta velocità,apparecchiature per il ripiegamento di cavi di controllo elettrici,Tipo planetario macchina di arenamento del cavo |
||
Macchina per ritortura di cavi planetaria ad alta velocità per controllo elettrico
1. Utilizzo
La macchina viene utilizzata per la ritortura di fili di Cu, Al, ACSR e fili isolati con contro-torsione. Può anche corazzare in acciaio o schermare cavi in rame.
2. Caratteristiche principali
2.1. Metodo di contro-torsione: meccanismo planetario.
2.2. La bobina è bloccata da molle a disco e rilasciata da dispositivo pneumatico.
2.3. La macchina è ampiamente utilizzata, maneggiata comodamente e a basso rumore.
2.4. La macchina adotta il controllo PLC per l'intera linea, il sistema di controllo elettrico è avanzato tecnologicamente, facile da usare e affidabile nel funzionamento.
3. Parametri tecnici
| Modello (Macchina per ritortura planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Rame | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alluminio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di ritortura | Gabbia di ritortura a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di ritortura a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di ritortura a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di ritortura a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di ritortura a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di ritortura a 12 bobine | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| Gabbia di ritortura a 18 bobine | 108 giri/min | 100 giri/min | 82.9 giri/min | 35 giri/min | |
| Gabbia di ritortura a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Tirante | Diametro ruota tirante | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza motore | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensioni bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di trazione | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

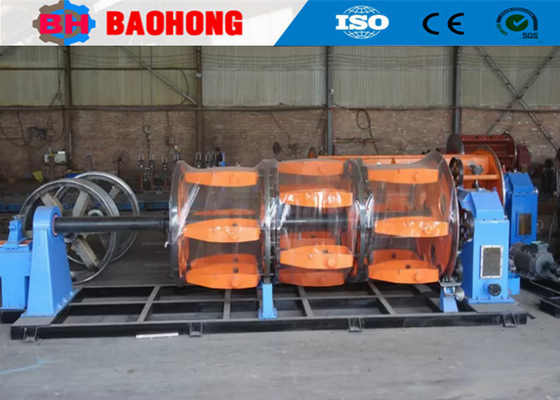

4. Foto
5. Foto imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per ritortura e macchine per posa di fili nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e il supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per ritortura e macchine per posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in Cina in grado di sviluppare la produzione della serie di macchine per ritortura rigida JLK in una linea di produzione, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a balzo JGB, le linee di cablaggio a balzo CGB e le linee di posa ad alta velocità a culla CLY.
Attualmente, Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera attualmente i 10 milioni di dollari ed è diventata uno dei più importanti produttori di macchine per ritortura in Cina.
