Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Macchina di incaglio planetaria per la fabbricazione di cavi | Tipo: | Tipo planetario |
|---|---|---|---|
| Richiedere: | Stringamento del filo | Bobine: | 315.400.500.630 ecc |
| Materiale: | Cavo di Al, del Cu e fili di acciaio | Invertitore: | Siemens |
| Periodo di garanzia: | 1 anno | Colore: | Opzionale |
| Utilizzatori: | Incaglio il conduttore di Al, del Cu, ACSR e del centro del cavo ecc dell'isolamento | ||
| Evidenziare: | Macchina di incaglio planetaria del filo di rame,Macchina di incaglio planetaria ad alta velocità,Macchina di incaglio planetaria di ACSR |
||

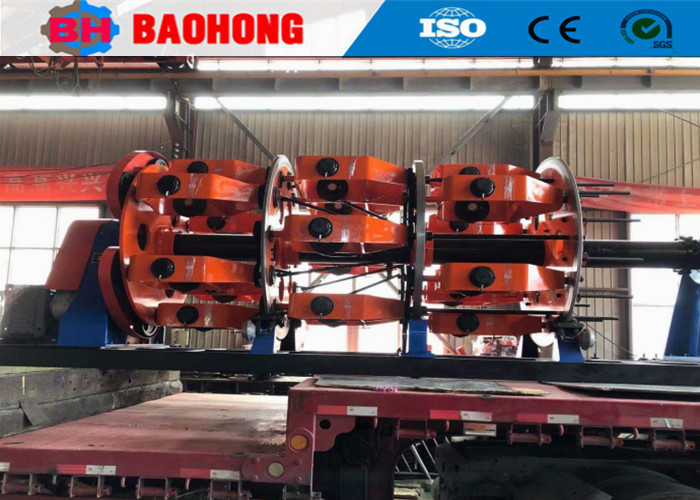

Macchine per la costruzione di fili di rame ad alta velocità
1. Uso
Questa macchina è utilizzata principalmente per lo stranding di Ca, Al conduttore, ACSR e nucleo di cavo di isolamento ecc. Può anche essere utilizzato per lo screening di fili di Ca.
2I personaggi principali
2.1 Metodo di torsione inversa: meccanismo planetario.
2.2 La gabbia di torsione senza asse è dotata di un meccanismo di regolazione della tensione di attrito.
2.3 Gli alberi di trasmissione collegano tutte le parti della macchina per mantenere stabile il passo di incrocio, che può anche essere scelto per la sincronizzazione di frequenza per il controllo della macchina.
2.4 La macchina è ampiamente utilizzata e può essere maneggiata comodamente con un basso livello di rumore.
3Componenti principali
Sosta di rilievo, gabbia, supporto per matrici di filo, dispositivo di fissaggio non metallico, contatore di contatori, dispositivo di rilevamento, sistema di trasmissione, sistema di controllo elettrico e recinzione di sicurezza
4. Parametri tecnici
| Modello (macchina per il ripiegamento planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Acciaio | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminici | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore a filo | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Gabbia per i bobbini | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Gabbia per la pesca dei bobbini | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Gabbia per i bobbini | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| 12 Gabbia per i bobbini | 118 giri/min | 110 giri/min | 97.5 giri/min | 45 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 108 giri/min | 100 giri/min | 820,9 giri/min | 35 giri/min | |
| 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza del motore | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Dimensione della bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin di raccolta | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di decollo | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
5Foto.
6Foto dell' imballaggio.
7La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
