Dettagli:
Termini di pagamento e spedizione:
|
| Nome prodotto: | Macchina per la produzione di cavi e cavi: 500/6+12 Soluzione a filamento rigido-Efficienza e precis | Materiale: | Steel/Cu/Al |
|---|---|---|---|
| Utilizzo: | Filming | Vantaggio: | Produttore diretto |
| Pittura: | Come requisito | Tempo di garanzia: | 1 anno |
| Evidenziare: | macchina di torsione rigida per cavi a trefoli multipli,macchina per la produzione di fili e cavi 500/6+12,soluzione di torsione rigida efficiente con garanzia |
||
Macchina per la produzione di fili e cavi: 500/6+12 Soluzione per fili rigidi
1.Applicazione
Questa macchina è utilizzata principalmente per la stratificazione senza torsione di fili di alluminio con nucleo di acciaio (ACSR) di grande sezione trasversale e lunghezza e conduttori di lega di alluminio.Può anche essere applicato alla stratificazione e al compattamento senza torsione di conduttori di rame con, a forma speciale e a forma di settore.
2Componente principale
2.1 Φ500 Stand di pagamento 1 set
2.2 #tipo di supporto di guida del filo 1 set
2.3 6B, 12B, 2 serie
2.4 Dispositivi per l'assemblaggio del filo a stampo e di compattazione 2 serie
2.5 Contatore ((Meccanico, elettronico) 1 set
2.6 Φ 1600 forte doppio capstan 1 set
2.7 Φ 1800 tipo di colonna di assunzione con traversing 1set
2.8 Sistema di controllo elettrico 1 set
2.9 Sistema manuale di protezione di sicurezza spinta-tirata 2 serie
3. Caratteristiche
3.1 L'intera macchina è azionata dal motore indipendente e ciascuna sezione della gabbia e del capstan sono azionate da un servomotore sincrono a magnete permanente separato.La gabbia è guidata a ruotare attraverso un cambio dedicato, che semplifica la struttura rispetto al tradizionale strander rigido a collegamento con l'albero di terra e rende la manutenzione delle attrezzature più conveniente.
3.2 Il controllo di tutta la macchina è effettuato tramite un PLC della serie Inovance e vari parametri del processo di produzione sono impostati attraverso lo schermo touch.Ogni sezione della gabbia e capstan sono guidati da un servomotore Jiangsu ZhimaPer garantire la precisione della trasmissione, il motore di trasmissione adotta un feedback di codificatore a griglia,e l'intera macchina adotta un metodo di comunicazione bus per garantire la precisione della trasmissione del segnale- Nella produzione effettiva,gli utenti impostano i parametri del processo come la discesa di ogni sezione della gabbia e la velocità della linea di produzione sul touch screen in base alle specifiche del cavo richieste- al momento dell'avvio, la velocità di ciascuna parte di trasmissione è calcolata automaticamente dal PLC per garantire la sincronizzazione dell'intera macchina e la precisione del passo del filo torto,e per ottenere una regolazione della velocità senza gradini dell'intera macchinaIl sistema di controllo elettronico ha una tecnologia avanzata, un funzionamento conveniente e affidabile.
3.3Il principio dell'impulso è utilizzato per rilevare la rottura del filo, che può determinare con precisione il segnale di rottura del filo di qualsiasi bobina in ogni sezione della gabbia, garantendo la precisione del rilevamento.Attraverso il display sul touch screen, l'operatore può risolvere rapidamente il problema e avviare il successivo avvio.
3.4 La macchina utilizza un controllore programmabile e un bus di campo Inovance per un comando e un coordinamento unificati dello stato di funzionamento di tutte le parti della macchina;e utilizza un convertitore di frequenza per controllare l'avvio e il funzionamento del motore CAIl sistema di controllo elettronico è tecnologicamente avanzato, facile da usare e affidabile in funzione.
4- Principali parametri tecnici
| Modello (macchina per il ripiegamento rigido) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| Diametro del filo singolo | Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD massimo del conduttore a filo | φ15 mm | φ25 mm | φ35 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Gabbia per i bobbini | 75-560 mm | 75-560 mm | ||
| 18 Gabbia per la pesca dei bobbini | 92-680 mm | |||
| Velocità di rotazione | 6 Gabbia per i bobbini | 308 giri/min | 308 giri/min | 308 giri/min |
| 12 Gabbia per i bobbini | 286 giri/min | 286 giri/min | ||
| 18 Gabbia per la pesca dei bobbini | 252 giri/min | |||
| Capstan | Diametro della ruota Capstan | 1250 mm | 1600 mm | 2000 mm |
| Forza massima di trazione | 8 T | 10 T | 12 T | |
| Fabbricazione | 500 PND | 500 PND | 500 PND | |
| Bobbin del centro di pagamento | PND630 | PND630 | PND630 | |
| Bobbin di raccolta | 1800 mm | 2500 mm | 2500 mm | |
| Velocità lineare massima di decollo | 40 m/min | 45 m/min | 50 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | |

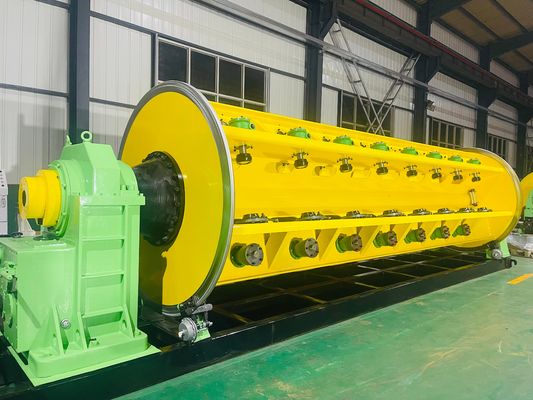

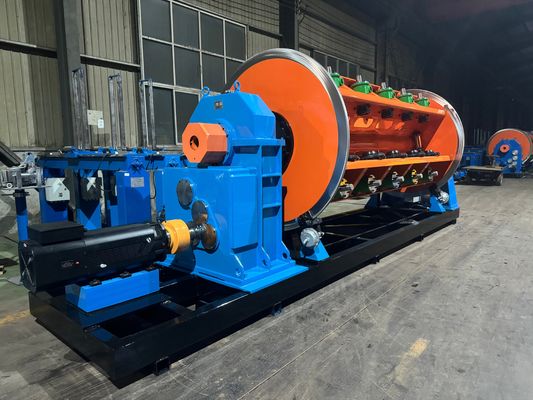

5.Fotografie
6.Foto dell'imballaggio
7.La nostra fabbrica e l'introduzione
Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006.Tianjin e Shijiazhuang, la compagnia gode di un comodo trasporto e un' abbondanza di ferro e acciaio L'azienda ha iniziato con la produzione di prodotti della serie delle macchine per la stratificazione e ha subito 18 anni di sviluppo.
Con il pieno appoggio dei talenti e della forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, raggiungendo risultati costanti la crescita e la graduale evoluzione in un'entità economica completa con una tecnologia di produzione avanzata, una forte capacità produttiva e Le reti di vendita coprono l'intero paese e l'estero.
La società copre una superficie di fabbrica di 30.000 metri quadrati, con più di 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione totalizzano più di 60 milioni di yuan.Attualmente, grazie all'introduzione di attrezzature di trasformazione su larga scala e alla ricerca, sviluppo e miglioramento dei processi, la società è diventata l'unico produttore in Cina che produce gabbia JLK unità di serie di macchine per la stratificazione su una catena di montaggio.
