Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | 69m/Min Rigid Stranding Machine | Applicabile a: | Trefolatura del filo |
|---|---|---|---|
| Materiali: | Rame, alluminio, acciaio, ecc | Velocità lineare massima: | 69 m/min |
| Brand Inverter: | Danfoss | Marchio del cuscinetto: | NSK |
| Colore dell'attrezzatura: | Opzionale | Periodo di garanzia: | 1 anno |
| Evidenziare: | 69m/Min Rigid Stranding Machine,Torsione della macchina di incaglio rigida,Macchina di incaglio rigida comprimente |
||
69 m/min Macchina per ritortura rigida Macchina per la produzione di fili e cavi
La macchina per ritortura rigida viene utilizzata per la torsione e la compattazione dei conduttori tondi o settoriali, nonché per la pre-spirale dei conduttori divisi. Ad esempio, AAC, AAAC, ACSR, conduttori in rame da 15 mqmm a 1500 mqmm in alluminio e rame. Viene utilizzata anche per produrre strati di armatura in filo d'acciaio.
2.1 Bobina di svolgimento
2.2 12B.18B.24B Ritortrice rigida
2.3 Portamatrice di compattazione e assemblaggio
2.4 Macchina per nastratura concentrica
2.5 Contametri
2.6 Capstan (con cambio a 36 marce)
2.7 Carrello di traslazione
2.8 Bobina di raccolta a colonna
2.9 Albero di trasmissione
2.10 Quadro elettrico di controllo (quadro principale e quadro operativo)
3. Caratteristiche
3.1 La ritortura a telaio rigido è progettata con gabbie per bobine 1+6+12+18+24+30+36.
3.2 Bobina: 500mm, 630mm, 710mm Standard DIN 46397 / Modificata.
3.3 Macchina per ritortura a gabbia rigida di tipo a telaio pesante, gabbie supportate su cuscinetti a rulli autoallineanti su entrambe le estremità. Ingranaggi completamente chiusi, sistema di lubrificazione centralizzato per cuscinetti, trasmissione alle gabbie.
3.4 Alta efficienza e velocità. Velocità massima della gabbia 253 giri/min. Velocità massima di linea 62,3 m/min.
4. Parametri tecnici
| Modello (Macchina per ritortura rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del filo singolo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di ritortura | Gabbia di ritortura a 6 bobine | 40-719 mm | 51-896 mm | 54-963 mm |
| Gabbia di ritortura a 12 bobine | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gabbia di ritortura a 18 bobine | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gabbia di ritortura a 24 bobine | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia di ritortura a 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | Gabbia di ritortura a 6 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| Gabbia di ritortura a 12 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| Gabbia di ritortura a 18 bobine | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| Gabbia di ritortura a 24 bobine | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia di ritortura a 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Capstan | Diametro ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo di pre-spirale | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potenza motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensioni bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina di svolgimento centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di trazione | 69 m/min | 69 m/min | 62 m/min | |

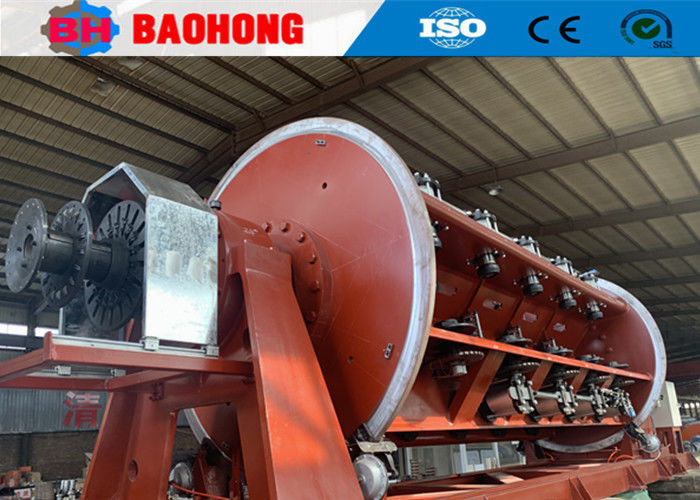

5. Foto
6. Foto imballaggio
7. Introduzione alla nostra fabbrica e azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per ritortura e macchine per posa di fili nel Nord della Cina.
Dal 2006, grazie alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per ritortura e macchine per posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in Cina in grado di sviluppare la produzione della serie di macchine per ritortura rigida JLK in una linea di assemblaggio, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a skip JGB, le linee di cablaggio a skip CGB e le linee di posa ad alta velocità CLY a culla.
Attualmente, Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera attualmente i 10 milioni di dollari esi è sviluppata in uno dei più importanti produttori di macchine per ritortura in Cina.
