Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | AAC ACSR Silent rigid stranding machine | Adatto per: | Trefolatura del filo |
|---|---|---|---|
| Dimensioni della bobina: | 500 /630 /710 | Materiali: | Cavo d'acciaio, di rame, di alluminio |
| Periodo di garanzia: | 1 anno | Codice SA: | 8479400000 |
| Max. Pulling Force: | 30 t | Colore dell'attrezzatura: | Opzionale |
| Evidenziare: | Macchina di incaglio rigida silenziosa,Macchina di incaglio rigida di ACSR,macchina di incaglio rigida 240Sqmm |
||

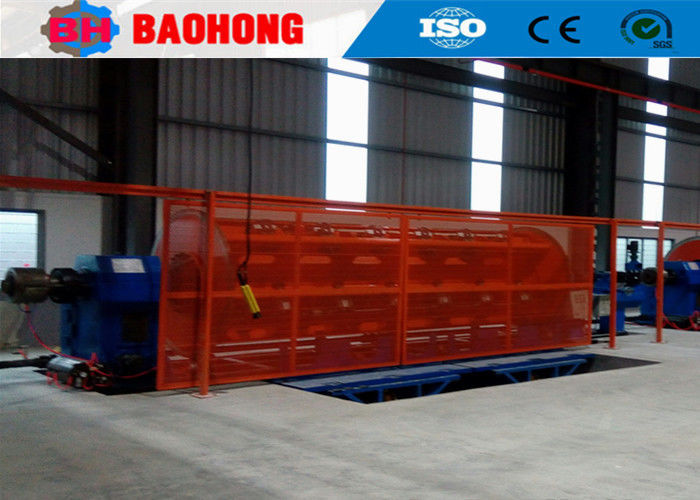

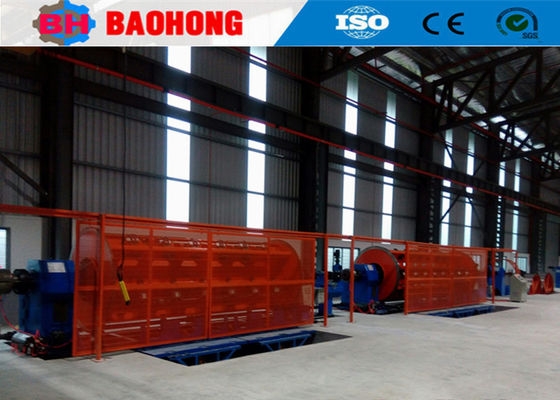

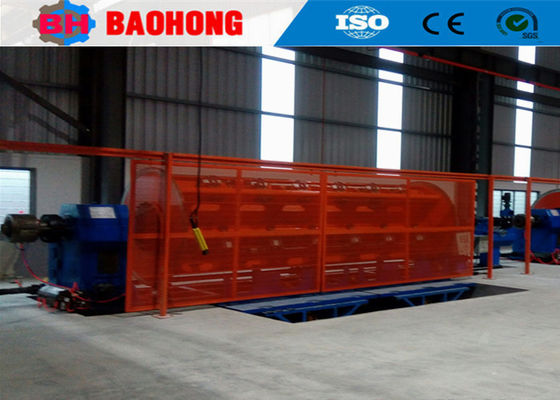

Macchina per ritorcitura rigida AAC ACSR 240Sqmm Silent con bobina da 630mm
1. Applicazione
La macchina è adatta per la ritorcitura di lunghezze e sezioni di fili di alluminio nudo, rame, lega di alluminio, fili di rinforzo in acciaio di alluminio per produrre i seguenti cavi di alimentazione, conduttori a forma di settore, compattati rotondi.
2. Componenti principali
2.1 Svolgitore 1 set
2.2 Ritorcitrice rigida per bobina 1 set
2.3 Portamatrice di compattazione e assemblaggio 1 set
2.4 Macchina per nastratura concentrica 1 set
2.5 Contametri 1 set
2.6 Capstan 1 set
2.7 Supporto traslante 1 set
2.8 Avvolgitore a colonna 1 set
2.9 Quadro elettrico di controllo (quadro principale e quadro operativo) 1 set ciascuno
3. Caratteristiche
3.1 Personalizziamo questa macchina per ritorcitura di tipo rigido in base alle esigenze dei clienti.
3.2 L'intera struttura sarà lavorata al tornio orizzontale di grandi dimensioni.
3.3 Bobine: 500mm, 630mm, 710mm Standard DIN 46397 / Modificato.
3.4 Capstan a doppia ruota con design inclinato adatto per carichi di compattazione elevati.
3.5 Freno pneumatico a disco per gabbia di ritorcitura.
3.6 PLC equipaggiato, opzionale.
4. Parametri tecnici
| Modello (Macchina per ritorcitura rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del filo singolo | Rame | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alluminio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di ritorcitura | Gabbia di ritorcitura a 6 bobine | 40-719 mm | 51-896 mm | 54-963 mm |
| Gabbia di ritorcitura a 12 bobine | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gabbia di ritorcitura a 18 bobine | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gabbia di ritorcitura a 24 bobine | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia di ritorcitura a 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | Gabbia di ritorcitura a 6 bobine | 230.6 giri/min | 180.1 giri/min | 150.6 giri/min |
| Gabbia di ritorcitura a 12 bobine | 230.6 giri/min | 180.1 giri/min | 150.6 giri/min | |
| Gabbia di ritorcitura a 18 bobine | 208.5 giri/min | 155 giri/min | 142.6 giri/min | |
| Gabbia di ritorcitura a 24 bobine | 179 giri/min | 130.1 giri/min | 122.3 giri/min | |
| Gabbia di ritorcitura a 30 bobine | 161.8 giri/min | 115.9 giri/min | 102.7 giri/min | |
| Capstan | Diametro ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo di pre-spirale | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potenza motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensioni bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina di svolgimento centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di avvolgimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di trazione | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |
6. Foto imballaggio
7. Introduzione alla nostra fabbrica e azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della Città di Hejian, Provincia di Hebei, ed è il più grande produttore professionale di macchine per ritorcitura e macchine per posa di cavi nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per ritorcitura e macchine per posa di cavi e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per ritorcitura rigida JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di ritorcitura a balzo JGB, le linee di cablaggio a balzo CGB e le linee di posa ad alta velocità a culla CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, inclusi 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per ritorcitura in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
