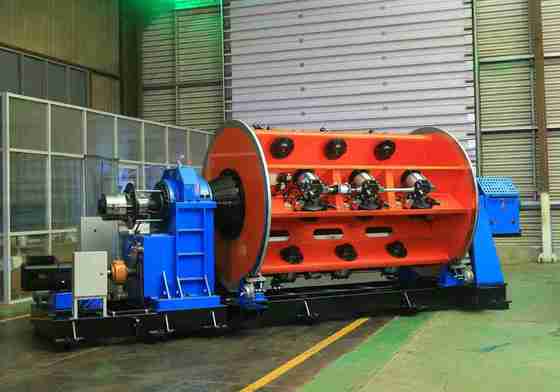

Macchina a filamento di tipo rigido e dotato di caricamento automatico: essenziale per la creazione di cavi

Macchina di torsione rigida con caricamento automatico: Essenziale per la produzione di cavi

1. Applicazione

Questa macchina è utilizzata principalmente per la torsione non torsionale di trefoli di acciaio-alluminio (ACSR) e conduttori in lega di alluminio di grande sezione e lunga lunghezza. Può essere applicata anche alla torsione non torsionale e alla compattazione di conduttori in rame con anima tonda, sagomata e a settore.

2. Componente principale

2.1 Φ630 Supporto di svolgimento

2.2 Supporto guida filo tipo #

2.3 Trefolatrice 6B,12B

2.4 Filiera di assemblaggio filo e dispositivo di compattazione

2.5 Contatore (Meccanico, Elettronico)

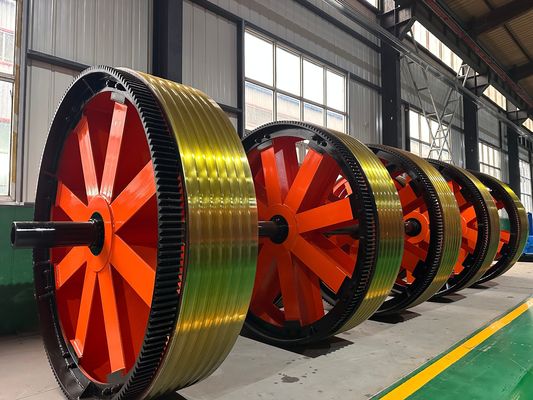

2.6 Φ 1600 Doppio cabestano forte

2.7 Φ 1800 Avvolgitore di tipo a colonna con traslazione

2.8 Sistema di controllo elettrico

2.9 Copertura protettiva scorrevole manuale

3. Caratteristiche

3.1 L'intera macchina è azionata da un motore indipendente e ogni sezione della gabbia e del cabestano è azionata da un servomotore sincrono a magneti permanenti separato. La gabbia è azionata per ruotare tramite un cambio dedicato, che semplifica la struttura rispetto alla trefolatrice rigida tradizionale azionata da albero a terra e rende la manutenzione dell'apparecchiatura più conveniente.

3.2 Il controllo dell'intera macchina adotta PLC serie Inovance e vari parametri del processo di produzione vengono impostati tramite il touch screen. Ogni sezione della gabbia e del cabestano è azionata da un servomotore Jiangsu Zhima e il driver del motore è un dispositivo convertitore di frequenza. Per garantire la precisione della trasmissione, il motore di trasmissione adotta un encoder a griglia di feedback e l'intera macchina adotta un metodo di comunicazione bus per garantire la precisione della trasmissione del segnale. Nella produzione effettiva, gli utenti impostano i parametri del processo come il passo di ogni sezione della gabbia e la velocità della linea di produzione sul touch screen in base alle specifiche del cavo richieste. All'avvio, la velocità di ogni parte di trasmissione viene calcolata automaticamente dal PLC per garantire la sincronizzazione dell'intera macchina e la precisione del passo del filo ritorto e per ottenere la regolazione continua della velocità dell'intera macchina. Il sistema di controllo elettronico ha una tecnologia avanzata, un funzionamento conveniente e un funzionamento affidabile.

3.3 Il principio dell'impulso viene utilizzato per rilevare la rottura del filo, che può determinare con precisione il segnale di rottura del filo di qualsiasi bobina in ogni sezione della gabbia, garantendo la precisione del rilevamento. Attraverso la visualizzazione sul touch screen, l'operatore può risolvere rapidamente il problema e avviare il successivo avvio.

3.4 La macchina utilizza il controller programmabile Inovance e il bus di campo per comandare e coordinare in modo unificato lo stato di funzionamento di tutte le parti della macchina e utilizza un convertitore di frequenza per controllare l'avvio e il funzionamento del motore CA. Il touch screen Inovance viene utilizzato per impostare e visualizzare vari parametri di processo. Il sistema di controllo elettronico è tecnologicamente avanzato, facile da usare e affidabile nel funzionamento.

4. Principali parametri tecniciModello (Trefolatrice rigida)

Foto6.

Foto dell'imballaggio7.

La nostra fabbrica e introduzioneHebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006. Situata nella zona industriale di Shawa Township, nella città di Hebei, che si trova al centro triangolare di Pechino, Tianjin e Shijiazhuang, l'azienda gode di un comodo trasporto e di abbondanti risorse di ferro e acciaio.

Partendo dalla produzione di prodotti della serie di macchine di torsione, ha subito 18 anni di sviluppo. Facendo pieno affidamento sui vantaggi del talento e sulla forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, ottenendo una crescita costante

e trasformandosi gradualmente in un'entità economica completa con tecnologia di produzione avanzata, forte capacità produttiva e reti di vendita che coprono l'intero paese e l'estero. L'azienda copre un'area di fabbrica di 30.000 metri quadrati, con più di 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione ammontano a più di 60 milioni di yuan. Attualmente, attraverso l'introduzione di attrezzature di lavorazione su larga scala e la

ricerca, lo sviluppo e il miglioramento dei processi, l'azienda è diventata l'unico produttore in Cina che produce unità della serie di macchine di torsione a gabbia JLK su una linea di assemblaggio.
