Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Alta velocità al suolo Strander rigido dell'asse | Applicazione: | Trefolatura del filo |
|---|---|---|---|
| Materiale: | Rame, alluminio, acciaio, ecc. | Massimo. conduttore a trefolo OD: | φ35-55 mm |
| Marchio del cuscinetto: | NSK | Brand Inverter: | Danfoss |
| Colore di pittura: | Secondo la richiesta del cliente | ||
| Evidenziare: | Strander rigido ad alta velocità,Asse a terra Strander rigido,Strander rigido guidato cavo |
||
Trefolatore rigido ad alta velocità con albero rettificato per trasmissione a cavo
2. Caratteristiche
2.1. L'albero centrale non sostiene le bobine.
2.2. Alta rigidità, alta velocità e bassa inerzia Alta velocità e bassa inerzia.
2.3. Nessun danno da abrasione durante l'incaglio.
2.4. Il dispositivo di arresto di emergenza più avanzato.
2.5. Adatto per cavi di potenza e cavi di reticolazione ad alta compattazione.
2.6. Sistema di controllo PLC, operante su touch screen.
3. Principali caratteristiche delle capacità
3.1 Le bobine sono disposte in quarti attorno alle gabbie di spiaggiamento. L'albero centrale non sostiene le bobine.
3.2 Alta rigidità, alte prestazioni, alta velocità e bassa inerzia.
3.3 Azionato da un cambio variabile a 36 stadi, doppio trasporto e doppio dispositivo attivo. La distribuzione naturale del filo evita danni da abrasione durante la cordatura.
3.4 Il dispositivo di arresto di emergenza più avanzato, che controlla direttamente ogni bobina. Non appena un filo si rompe, l'intera macchina si fermerà immediatamente automaticamente.
3.5 Garantire un supplemento dopo qualsiasi rottura del filo, particolarmente adatto per la produzione di cavi elettrici e cavi di collegamento incrociato ad alta compattazione.
3.6 Sistema di controllo PLC, funzionante su touch screen.
4. Parametri tecnici
| Modello (cordatrice rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5mm | φ1,5-5mm | φ1,5-5mm |
| Alluminio | φ1,5-5mm | φ1,5-5mm | φ1,5-5mm | |
| Diametro esterno massimo del conduttore a trefolo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di arenamento | 6 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per il filo della bobina | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per il filo della bobina | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia per filo da 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| 12 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| 18 Gabbia per il filo della bobina | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| 24 Gabbia per il filo della bobina | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia per filo da 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Argano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza di traino massima | 30 T | 30 T | 40T | |
| Dispositivo pre-spirale | Pece | 500-2500mm | 500-2500mm | 500-2500mm |
| Potenza del motore | 90-180KW | 110-180KW | 130-180KW | |
| Dimensioni della bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina centrale di profitto | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di traino | 69 metri/minuto | 69 metri/minuto | 62 metri/minuto | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |

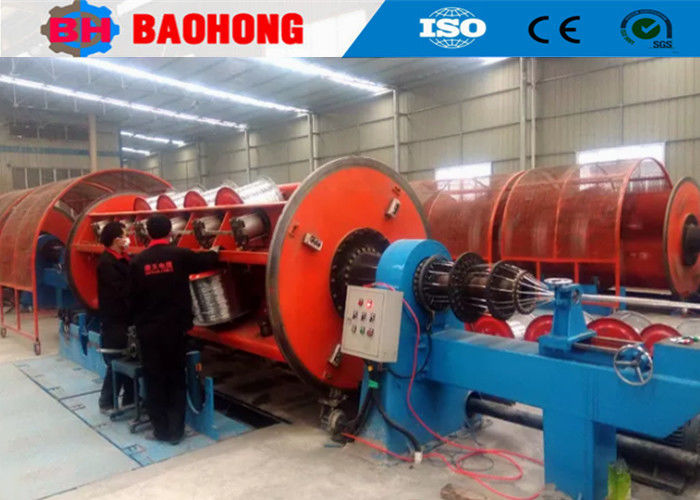

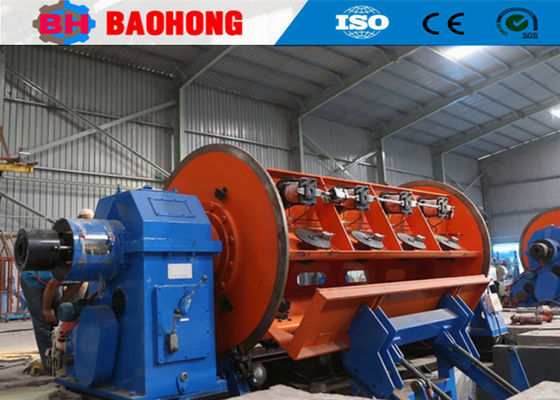

5. Foto
6. Foto dell'imballaggio
7. La nostra introduzione alla fabbrica e all'azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda è situata nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di trefolatrici e macchine avvolgitrici nel nord della Cina.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine cordatrici e avvolgitrici e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di cordatrici rigide JLK per essere una catena di montaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura con skip JGB Bow, le linee di cablaggio di tipo skip CGB e le linee di posa CLY ad alta velocità di tipo culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10.000 metri quadrati, un laboratorio di produzione di 8.000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annuale è attualmente di oltre 10 milioni di dollariè diventata uno dei più importanti produttori di macchine cordatrici in Cina.
