Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Tipo rigido macchina dello SpA di arenamento del cavo | Applicazione: | Trefolatura del filo |
|---|---|---|---|
| Materiale del filo: | Rame, alluminio, acciaio, ecc. | Massimo. conduttore a trefolo OD: | φ35-55 mm |
| Marchio del cuscinetto: | NSK | Colore dell'attrezzatura: | Opzionale |
| Evidenziare: | Macchina di arenamento rigida di alluminio della struttura,Macchina di arenamento rigida della struttura da 55 millimetri,Macchina di incaglio rigida per filo di rame |
||
Cordatrice a telaio rigido di buona qualità per fili di alluminio e rame
1. Applicazione
Questa macchina viene utilizzata principalmente per la cordatura di conduttori sagomati o rotondi in alluminio, rame e ACSR, la compattazione, la trafilatura e la lavorazione di preformatura unipolare.
2. Componente
Pay-off centrale, gabbia di arenamento, supporto di assemblaggio, supporto compatto, dispositivo di trazione, dispositivo di raccolta e traslazione, sistema di controllo elettrico e sistema di trasmissione.
3. Parametri tecnici
| Modello (cordatrice rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5mm | φ1,5-5mm | φ1,5-5mm |
| Alluminio | φ1,5-5mm | φ1,5-5mm | φ1,5-5mm | |
| Diametro esterno massimo del conduttore a trefolo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di arenamento | 6 Gabbia per il filo della bobina | 40-719 millimetri | 51-896 mm | 54-963 mm |
| 12 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per il filo della bobina | 44-793 mm | 63-1056 mm | 57-1012 millimetri | |
| 24 Gabbia per il filo della bobina | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia per filo da 30 bobine | 57-1028 mm | 87-1553 millimetri | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| 12 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| 18 Gabbia per il filo della bobina | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| 24 Gabbia per il filo della bobina | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia per filo da 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Argano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza di traino massima | 30 T | 30 T | 40T | |
| Dispositivo pre-spirale | Pece | 500-2500mm | 500-2500mm | 500-2500mm |
| Potenza del motore | 90-180KW | 110-180KW | 130-180KW | |
| Dimensioni della bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina centrale di profitto | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di traino | 69 metri/minuto | 69 metri/minuto | 62 metri/minuto | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |
4. In allegato i dati tecnici dell'attrezzatura
4.1.Layout disegno 1 set
4.2. Disegno della fondazione 1 set
4.3. Disegno della tubazione pneumatica 1 set
4.4. Disegno schematico del meccanismo di trasmissione 1 set
4.5.Sistema di trasmissione disegno 1 set
4.6. Disegno di lubrificazione 1 set
4.7. Disegno delle tubazioni elettriche 1 set
4.8. Elenco dei collegamenti elettrici 1 set
4.9. Disegno della tubazione elettrica 1 set
4.10.Manuale d'uso e manutenzione 1 set
4.11.Manuale d'uso del convertitore di frequenza 1 set

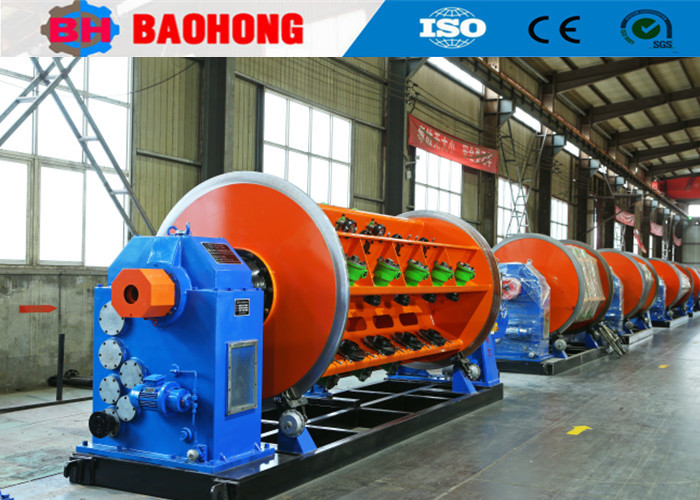

5. Foto
6. Foto dell'imballaggio
7. La nostra introduzione alla fabbrica e all'azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda è situata nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di trefolatrici e macchine avvolgitrici nel nord della Cina.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine cordatrici e avvolgitrici e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di cordatrici rigide JLK per essere una catena di montaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura con skip JGB Bow, le linee di cablaggio di tipo skip CGB e le linee di posa CLY ad alta velocità di tipo culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10.000 metri quadrati, un laboratorio di produzione di 8.000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annuale è attualmente di oltre 10 milioni di dollariè diventata uno dei più importanti produttori di macchine cordatrici in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
