Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Struttura rigida Strander del cavo di cavo | Dimensioni della bobina applicabili: | 500 / 630/710/720 |
|---|---|---|---|
| Materiale applicabile: | Rame, alluminio, acciaio | Adatto per: | Incaglio cavo e della fune |
| tipo: | macchina automatica | Equipaggiamento dipinto: | Personalizzazione |
| Periodo di garanzia: | 12 mesi di garanzia | ||
| Evidenziare: | ACSR Conductor Rigid Stranding Machine,300 SQMM,macchine per cavi a conduttore per capre e pecore |
||
Conduttore 300 350 SQMM della pecora della capra di Strander ACSR della struttura rigida del cavo metallico
1. Applicazione
La macchina viene utilizzata principalmente per la cordatura e la compattazione del settore in rame o alluminio o del conduttore tondo, nonché del settore pre-spirale
conduttore ecc. La grande macchina piegatubi viene utilizzata per piegare la piastra d'acciaio alla struttura del telaio. Quattro strutture del telaio condividono equamente il cerchio e sono saldate insieme ai grandi dischi su entrambi i lati. Inoltre tutte le strutture sono saldate al tubo centrale a parete spessa. L'intera struttura è forte e bella. Dopo il processo di saldatura, l'intera struttura viene ricotta nel forno di ricottura, che rimuoverà le tensioni interne.
2. Componente principale
2.1 Pagamento 1 set
2.2 Trefolatrice rigida 1 set
2.3 Portastampo di compattazione e assemblaggio 1 set
2.4 Nastratrice concentrica 1 set
Contatore da 2,5 metri 1 set
2.6 Cabestano (con cambio a 36 fasi) 1 set
2.7 Supporto di spostamento 1 set
2.8 Tipo di colonna di raccolta 1 set
2.9 Motore + riduttore 1 set
2.10 Albero di trasmissione 1 set
2.11 Armadio principale e armadio operativo 1 set ciascuno
3. Caratteristiche
3.1 Personalizziamo questa cordatrice a gabbia in conformità con le esigenze dei clienti.
3.2Cordatrice a gabbia rigida con telaio per carichi pesanti, gabbie supportate su cuscinetti a rulli autoallineanti su entrambe le estremità. Ingranaggi completamente chiusi, sistema di lubrificazione centralizzato per cuscinetti, trasmissione a gabbie.
3.3 Caricamento del gruppo bobine utilizzando il tipo a pavimento idraulico. Anche i caricatori laterali del carrello sono opzionali.
3.4 Argano a doppia ruota dal design inclinato adatto a carichi pesanti di compattazione.
3.5 Freno pneumatico a disco per gabbia.
3.6 PLC attrezzato, opzionale.
4. Parametri tecnici
| Modello (cordatrice rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5mm | φ1,5-5mm | φ1,5-5mm | |
| Diametro esterno massimo del conduttore a trefolo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di arenamento | 6 Gabbia per il filo della bobina | 40-719 millimetri | 51-896 mm | 54-963 mm |
| 12 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per il filo della bobina | 44-793 mm | 63-1056 mm | 57-1012 millimetri | |
| 24 Gabbia per il filo della bobina | 51-924 mm | 71-1246 millimetri | 66-1190 mm | |
| Gabbia per filo da 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| 12 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| 18 Gabbia per il filo della bobina | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| 24 Gabbia per il filo della bobina | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia per filo da 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Argano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza di traino massima | 30 T | 30 T | 40T | |
| Dispositivo pre-spirale | Pece | 500-2500mm | 500-2500mm | 500-2500mm |
| Potenza del motore | 90-180KW | 110-180KW | 130-180KW | |
| Dimensioni della bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina centrale di profitto | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di traino | 69 metri/minuto | 69 metri al minuto | 62 metri/minuto | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |

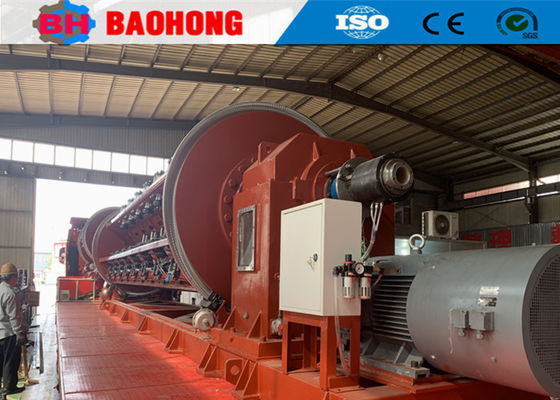

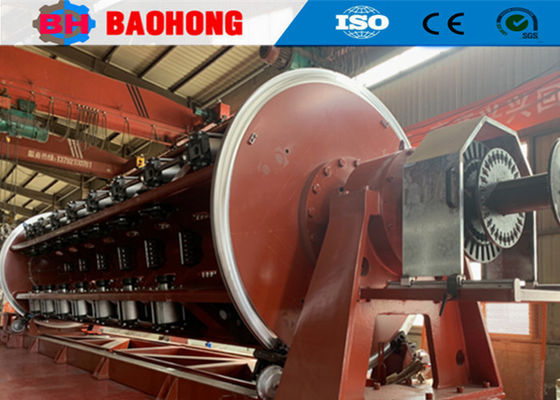

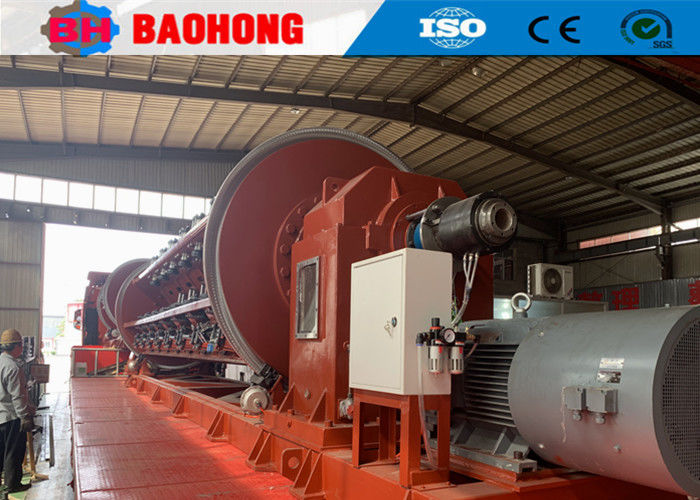

5. Foto
6. Foto dell'imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda è situata nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di trefolatrici e macchine avvolgitrici nel nord della Cina.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine cordatrici e avvolgitrici e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di cordatrici rigide JLK per essere una catena di montaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura con skip JGB Bow, le linee di cablaggio di tipo skip CGB e le linee di posa CLY ad alta velocità di tipo culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10.000 metri quadrati, un laboratorio di produzione di 8.000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annuale è attualmente di oltre 10 milioni di dollari ed è diventato uno dei più importanti produttori di macchine cordatrici in Cina.
