| Nome: | Macchina a filamento di tipo rigido con carico automatico - produzione di cavi essenziale | Materiale: | Acciaio/Cu/Al |
|---|---|---|---|
| Adatto per: | Trefolatura del filo | Dimensioni del rullo: | 500/630/700 |
| Colore dell'attrezzatura: | personalizzato | Periodo di garanzia: | 1 anno |
| Caricamento della bobina: | Tipo inferiore laterale | Tipo di trasmissione: | motore indipendente |
| Evidenziare: | rigid stranding machine auto loading,cable manufacturing stranding machine,rigid type stranding machine |
||
Macchina per Torcitura Rigida con Caricamento Automatico – Essenziale per la Produzione di Cavi
1. Applicazione
È utilizzata principalmente per la torcitura e la compattazione di conduttori a settore in rame e alluminio, la torcitura, lo stiramento e la compattazione di conduttori tondi e di forma speciale, nonché la torcitura di conduttori in alluminio con anima in acciaio.
2. Componente principale
3. Caratteristiche
3.1 L'unità è dotata di un'interfaccia uomo-macchina (HMI), dove vari parametri operativi possono essere visualizzati e impostati in tempo reale, garantendo intuitività e praticità.
3.2 Parametri operativi come la velocità di rotazione effettiva di ogni gabbia di torsione e la velocità lineare del dispositivo di trazione possono essere visualizzati in modo intuitivo.
3.3 La ruota metrica è rivestita in gomma e integrata con un dispositivo di pressione pneumatico, che migliora efficacemente l'accuratezza della misurazione. È collegata in rete con il quadro di controllo principale per realizzare l'arresto a lunghezza fissa.
3.4 Il segnale di allarme di rottura filo viene trasmesso in modalità wireless, garantendo il 100% di rilevamento in caso di rottura di un filo.
3.5 Adotta una cabina di comando touch screen, comoda da usare e di bell'aspetto.
3.6 Il tubo quadrato rettangolare viene utilizzato per il rinforzo della torcitrice principale per evitare vibrazioni della singola piastra.
3.7 Il nuovo tendicinghia adotta una cinghia di frizione ad alta resistenza all'usura, che rende la regolazione più comoda e prolunga la durata.
3.8 I cavi e i circuiti pneumatici all'interno della macchina sono nascosti nel tubo quadrato della base per evitare danni e disordine.
3.9 È stato aggiunto un rinforzo al supporto anteriore della macchina principale per aumentarne la stabilità. La base della filiera è collegata al supporto anteriore della macchina principale, garantendo una maggiore integrazione e una migliore rigidità meccanica.
3.10 Le teste degli alberi anteriore e posteriore della macchina principale sono realizzate in fusioni di acciaio integrate per evitare crepe dovute alla saldatura.
3.11 L'area di frenata della macchina principale è stata aumentata per migliorare le prestazioni di frenata.
3.12 Lucidatura superficiale della ruota dell'argano.
4.Parametri tecnici principali
| Modello (Macchina per Torcitura Rigida) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diametro del singolo filo | Rame | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alluminio | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ15 mm | φ25 mm | φ45 mm | |
| Passo di torcitura | Gabbia di torcitura a 6 bobine | 60-500 mm | 60-500 mm | 60-500 mm |
| Gabbia di torcitura a 12 bobine | 75-560 mm | 75-560 mm | ||
| Gabbia di torcitura a 18 bobine | 92-680 mm | |||
| Gabbia di torcitura a 24 bobine | 108-790 mm | |||
| Velocità di rotazione | Gabbia di torcitura a 6 bobine | 258 giri/min | 258 giri/min | 258 giri/min |
| Gabbia di torcitura a 12 bobine | 236 giri/min | 236 giri/min | ||
| Gabbia di torcitura a 18 bobine | 202 giri/min | |||
| Gabbia di torcitura a 24 bobine | 176 giri/min | |||
| Argano | Diametro ruota argano | 1250 mm | 1600 mm | 2000 mm |
| Forza di trazione massima | 8 T | 10 T | 15 T | |
| Bobina | PND630 | PND630 | PND630 | |
| Bobina di svolgimento centrale | PND630 | PND630 | PND630 | |
| Bobina di avvolgimento | 1800mm | 2500mm | 2500mm | |
| Velocità lineare di trazione massima | 35m/min | 40 m/min | 50 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | |

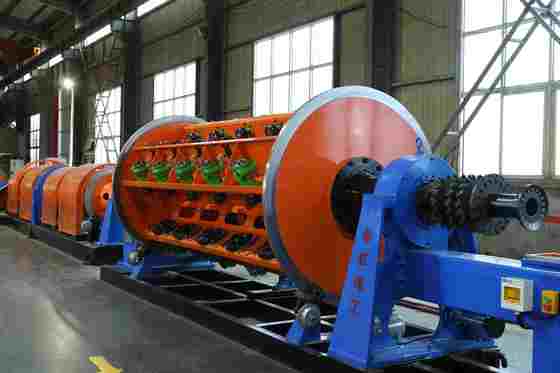

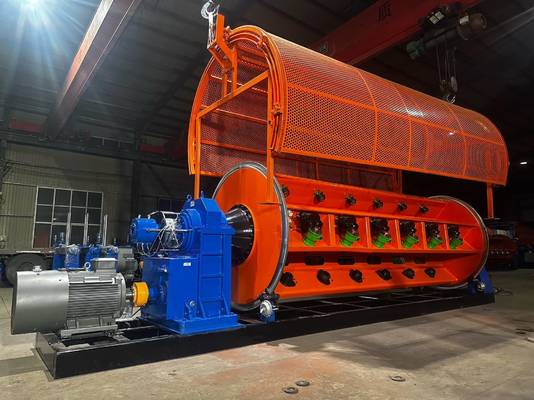

5.Foto
6.Foto imballaggio
7.La nostra fabbrica e introduzione
Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006. Situata nella zona industriale della città di Shawa, nella provincia di Hebei, che si trova al centro triangolare di Pechino, Tianjin e Shijiazhuang, l'azienda gode di trasporti convenienti e abbondanti risorse di ferro e acciaio. Iniziando con la produzione di prodotti della serie di macchine per torcitura, ha subito 18 anni di sviluppo.
Affidandosi pienamente ai vantaggi di talento e alla forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, ottenendo una crescita costante e trasformandosi gradualmente in un'entità economica completa con tecnologia di produzione avanzata, forte capacità produttiva e reti di vendita che coprono l'intero paese e l'estero. L'azienda copre un'area di fabbrica di 30.000 metri quadrati, con oltre 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione ammontano a oltre 60 milioni di yuan. Attualmente, attraverso l'introduzione di attrezzature di lavorazione su larga scala e la
ricerca, lo sviluppo e il miglioramento dei processi, l'azienda è diventata l'unico produttore in Cina che produce unità della serie di macchine per torcitura a gabbia JLK su una linea di assemblaggio.
