Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Macchina a filamento del cavo del telaio rigido servo-guidato per filo di rame | Materiale: | Rame, alluminio, acciaio, ecc. |
|---|---|---|---|
| Tipo: | L'accesso all'aeroporto è consentito solo se: | Adatto per: | Incagliamento |
| Periodo di garanzia: | 1 anno | Colore dell'attrezzatura: | personalizzato |
| Evidenziare: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||

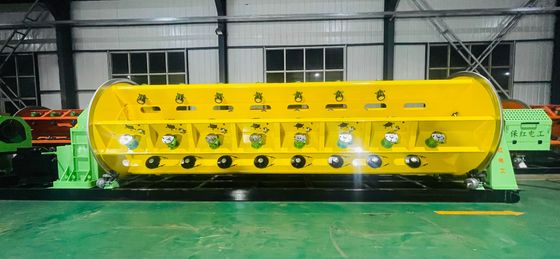

Macchina per intreccio cavi a telaio rigido servo-controllata per filo di rame
1. Applicazione
È utilizzata principalmente per l'intreccio e la compattazione di conduttori a settore in rame e alluminio, l'intreccio, la trafilatura e la compattazione di conduttori tondi e di forma speciale, nonché l'intreccio di conduttori in alluminio con anima in acciaio.
2. Componenti principali
2.1 Supporto svolgitore Φ500 1 set
2.2 Intrecciatrice 6B, 12B, 18B, 24B, 30B 1 set ciascuno
2.3 Dispositivo di assemblaggio fili 5 set
2.4 Contametri 1 set
2.5 Capstan doppio a iniziativa Ø2300 1 set
2.6 Supporto avvolgitore Ø3150 con traversa 1 set
2.7 Sistema di trasmissione 1 set
2.8 Sistema di controllo elettrico 1 set
2.9 Dispositivo di protezione di sicurezza (coperchio di sicurezza elettrico) 1 set
2.10 Coperchio di sicurezza albero di terra 1 set
2.11 Spargitore per caricamento bobine 1 set
2.12 Chiave pneumatica 1 set
3. Caratteristiche
3.1 L'unità è dotata di un'interfaccia uomo-macchina (HMI), dove vari parametri operativi possono essere visualizzati e impostati in tempo reale, garantendo intuitività e praticità.
3.2 Parametri operativi come la velocità effettiva di rotazione di ogni gabbia di torsione e la velocità lineare del dispositivo di trazione possono essere visualizzati in modo intuitivo.
3.3 La ruota metrica è rivestita in gomma e integrata con un dispositivo di pressione pneumatico, che migliora efficacemente l'accuratezza della misurazione. È collegata in rete con il quadro di controllo principale per realizzare l'arresto a lunghezza fissa.
3.4 Il segnale di allarme di rottura del filo viene trasmesso in modalità wireless, evitando efficacemente confusione o malfunzionamenti delle linee di trasmissione.
3.5 Adotta una cabina di comando con touchscreen, comoda da usare e di bella forma.
3.6 Il tubo quadrato rettangolare viene utilizzato per il rinforzo dell'intrecciatrice principale per evitare vibrazioni della singola piastra.
3.7 Il nuovo tendicinghia adotta una cinghia di attrito ad alta resistenza all'usura, che rende la regolazione più comoda e la durata più lunga.
3.8 I cavi e i circuiti pneumatici all'interno della macchina sono nascosti nel tubo quadrato della base per evitare danni e disordine.
3.9 Viene aggiunto un rinforzo al supporto anteriore della macchina principale per aumentarne la stabilità. La base della filiera è collegata al supporto anteriore della macchina principale, con una maggiore integrazione e una migliore rigidità meccanica.
3.10 Le teste degli alberi anteriore e posteriore della macchina principale sono realizzate in fusioni di acciaio integrate per evitare crepe dovute alla saldatura.
L'area di frenata della macchina principale è aumentata per migliorare le prestazioni di frenata.
3.11 Lucidatura superficiale della ruota del capstan.
4. Parametri tecnici
| Modello (Macchina per intreccio rigida) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diametro del filo singolo | Rame | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alluminio | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Diametro esterno massimo del conduttore intrecciato | φ15 mm | φ25 mm | φ45 mm | |
| Passo di intreccio | Gabbia di intreccio a 6 bobine | 60-500 mm | 60-500 mm | 60-500 mm |
| Gabbia di intreccio a 12 bobine | 75-560 mm | 75-560 mm | ||
| Gabbia di intreccio a 18 bobine | 92-680 mm | |||
| Gabbia di intreccio a 24 bobine | 108-790 mm | |||
| Velocità di rotazione | Gabbia di intreccio a 6 bobine | 258 giri/min | 258 giri/min | 258 giri/min |
| Gabbia di intreccio a 12 bobine | 236 giri/min | 236 giri/min | ||
| Gabbia di intreccio a 18 bobine | 202 giri/min | |||
| Gabbia di intreccio a 24 bobine | 176 giri/min | |||
| Capstan | Diametro ruota capstan | 1250 mm | 1600 mm | 2000 mm |
| Forza di trazione massima | 8 T | 10 T | 15 T | |
| Bobina | PND630 | PND630 | PND630 | |
| Bobina di svolgimento centrale | PND630 | PND630 | PND630 | |
| Bobina di avvolgimento | 1800mm | 2500mm | 2500mm | |
| Velocità lineare di trazione massima | 35m/min | 40 m/min | 50 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | |
5.Foto
6. Foto imballaggio

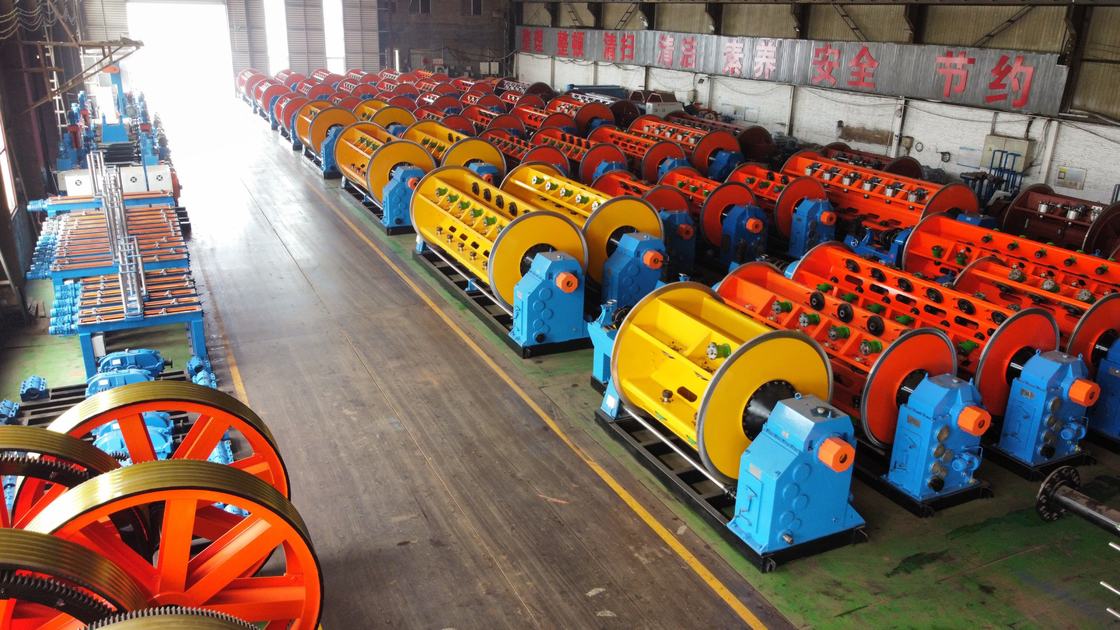

7. Introduzione alla nostra fabbrica e azienda
Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006. Situata nella zona industriale della città di Shawa, nella provincia di Hebei, che si trova al centro triangolare di Pechino, Tianjin e Shijiazhuang, l'azienda gode di trasporti convenienti e abbondanti risorse di ferro e acciaio. Iniziando con la produzione di prodotti della serie di macchine per intreccio, ha subito 18 anni di sviluppo.
Affidandosi pienamente ai vantaggi di talento e alla forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, ottenendo una crescita costante e evolvendosi gradualmente in un'entità economica completa con tecnologia di produzione avanzata, forte capacità produttiva e reti di vendita che coprono l'intero paese e l'estero. L'azienda copre un'area di fabbrica di 30.000 metri quadrati, con oltre 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione ammontano a oltre 60 milioni di yuan. Attualmente, attraverso l'introduzione di attrezzature di lavorazione su larga scala e la
ricerca, sviluppo e miglioramento dei processi, l'azienda è diventata l'unico produttore in Cina che produce unità della serie di macchine per intreccio a gabbia JLK su una linea di assemblaggio.
