Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

Macchina per la produzione di fili e cavi: Soluzione di ritortura rigida 630/6+12+18

1. Applicazione

Questa macchina è utilizzata principalmente per la ritortura non torsionale di trefoli di alluminio con anima in acciaio (ACSR) di grande sezione e lunga lunghezza e conduttori in lega di alluminio. Può anche essere applicata alla ritortura non torsionale e compattazione di conduttori in rame con anime rotonde, sagomate e settoriali.

2. Componente principale

2.1 Supporto svolgitore Φ630 1 set

2.2 Supporto guida filo tipo # 1 set

2.3 Ritortrice 6B, 12B, 18B 3 set

2.4 Matrice di assemblaggio filo e dispositivo di compattazione 3 set

2.5 Contametri (Meccanico, Elettronico) 1 set

2.6 Argano doppio robusto Φ 2000 1 set

2.7 Avvolgitore a colonna Φ 2500 con traslatore 1 set

2.8 Sistema di controllo elettrico 1 set

2.9 Sistema di protezione di sicurezza 4 set

3. Caratteristiche

3.1 L'intera macchina è azionata da motori indipendenti e ogni sezione della gabbia e dell'argano è azionata da un servomotore sincrono a magneti permanenti separato. La gabbia viene fatta ruotare tramite un riduttore dedicato, che semplifica la struttura rispetto alla tradizionale rigida a collegamento ad albero a terra e rende più comoda la manutenzione dell'attrezzatura.

3.2 Il controllo dell'intera macchina adotta PLC delle serie Siemens e Inovance, e vari parametri del processo di produzione vengono impostati tramite touchscreen. Ogni sezione della gabbia e dell'argano è azionata da un servomotore Jiangsu Zhima, e il driver del motore è un dispositivo a convertitore di frequenza. Per garantire l'accuratezza della trasmissione, il motore di trasmissione adotta un feedback con encoder a griglia, e l'intera macchina adotta un metodo di comunicazione bus per garantire l'accuratezza della trasmissione del segnale. Nella produzione effettiva, gli utenti impostano i parametri di processo come il passo di ogni sezione della gabbia e la velocità della linea di produzione sul touchscreen in base alle specifiche del cavo richieste. All'avvio, la velocità di ogni parte di trasmissione viene calcolata automaticamente dal PLC per garantire la sincronizzazione dell'intera macchina e l'accuratezza del passo del filo ritorto, e per ottenere una regolazione continua della velocità dell'intera macchina. Il sistema di controllo elettronico ha tecnologia avanzata, funzionamento conveniente e funzionamento affidabile.

3.3 Il principio dell'impulso viene utilizzato per rilevare la rottura del filo, che può determinare con precisione il segnale di rottura del filo di qualsiasi bobina in ogni sezione della gabbia, garantendo l'accuratezza del rilevamento. Attraverso il display sul touchscreen, l'operatore può risolvere rapidamente il problema e avviare il prossimo avvio.

3.4 La macchina utilizza il controller programmabile PLC Inovance e il bus di campo per comandare e coordinare lo stato di lavoro di tutte le parti della macchina, e utilizza un convertitore di frequenza per controllare l'avvio e il funzionamento del motore AC. Il touchscreen Inovance viene utilizzato per impostare e visualizzare vari parametri di processo. Il sistema di controllo elettronico è tecnologicamente avanzato, facile da usare e affidabile nel funzionamento.

4.Parametri tecnici principali

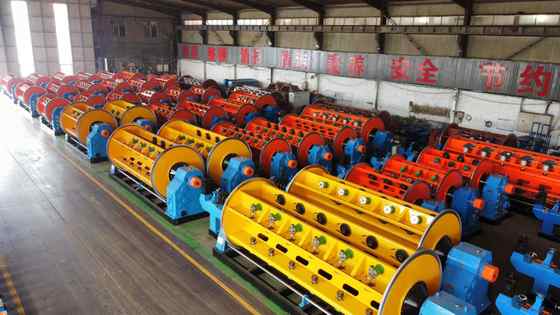

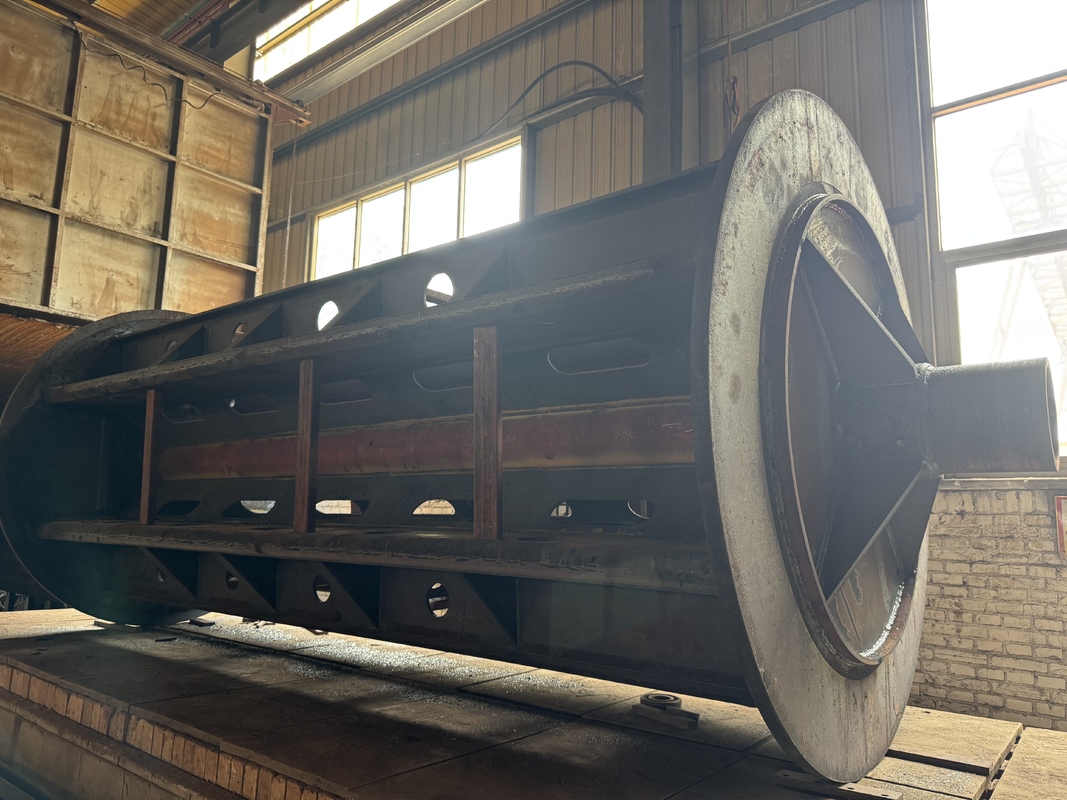

5.Foto

6.Foto imballaggio

7.La nostra fabbrica e introduzione

Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006. Situata nella zona industriale del comune di Shawa, città di Hebei, che si trova al centro triangolare di Pechino, Tianjin e Shijiazhuang, l'azienda gode di trasporti convenienti e abbondanti risorse di ferro e acciaio. Iniziando con la produzione di prodotti della serie di macchine per la ritortura, ha subito 18 anni di sviluppo.

Affidandosi pienamente ai vantaggi di talento e alla forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, ottenendo una crescita costante e evolvendosi gradualmente in un'entità economica completa con tecnologia di produzione avanzata, forte capacità produttiva e reti di vendita che coprono l'intero paese e l'estero. L'azienda copre un'area di fabbrica di 30.000 metri quadrati, con oltre 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione ammontano a oltre 60 milioni di yuan. Attualmente, attraverso l'introduzione di attrezzature di lavorazione su larga scala e la

ricerca, lo sviluppo e il miglioramento dei processi, l'azienda è diventata l'unico produttore in Cina che produce unità della serie di macchine per la ritortura a gabbia JLK su una linea di assemblaggio.
