| Nome prodotto: | Coiler intelligente full-automatico JLK-630/1+6+12+18+24 con un trasloco separato | Materiale: | Cavi di rame, di acciaio |
|---|---|---|---|
| Utilizzo: | Filming | Diametro max. conduttore incagliato: | φ45 millimetro |
| Forma: | Forma automatica della macchina | Forza massima della trazione-fuori: | 15T |
| Colore: | Requisito del cliente | Garanzia: | 12 mesi |
Coiler intelligente completamente automatico JLK-630/1+6+12+18+24 con motore separato
1Applicazione
Questa macchina è utilizzata principalmente per la produzione di fili di alluminio con filo a filo di acciaio a grande sezione e grande lunghezza e rame, alluminio e
per la trasformazione di materiali di acciaio o di acciaio in leghe di alluminio senza strati di torsione inversa; può essere utilizzato anche per la torsione e il compattamento di materiali rotondi, speciali o di tipo
i nuclei conduttori a forma di settore.
2- Principali parametri tecnici
| Modello (macchina per il ripiegamento rigido) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diametro del filo singolo | Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD massimo del conduttore a filo | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Gabbia per i bobbini | 75-560 mm | 75-560 mm | ||
| 18 Gabbia per la pesca dei bobbini | 92-680 mm | |||
| 24 Gabbia per i bobbini | 108-790 mm | |||
| Velocità di rotazione | 6 Gabbia per i bobbini | 258 giri/min | 258 giri/min | 258 giri/min |
| 12 Gabbia per i bobbini | 236 giri/min | 236 giri/min | ||
| 18 Gabbia per la pesca dei bobbini | 202 giri/min | |||
| 24 Gabbia per i bobbini | 176 giri/min | |||
| Capstan | Diametro della ruota Capstan | 1250 mm | 1600 mm | 2000 mm |
| Forza massima di trazione | 8 T | 10 T | 15 T | |
| Dimensione della bobina | PND630 | PND630 | PND630 | |
| Bobbin del centro di pagamento | PND630 | PND630 | PND630 | |
| Bobbin di raccolta | 1800 mm | 2500 mm | 2500 mm | |
| Velocità lineare massima di decollo | 35 m/min | 40 m/min | 50 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |
3- La principale. caratteristiche
3.1 L'intera macchina è azionata dal motore indipendente e ciascuna sezione della gabbia e del capstan sono azionate da un magnete permanente separato
motore servomotore sincrono La gabbia è guidata a ruotare attraverso un cambio dedicato, che semplifica la struttura rispetto al terreno tradizionale
Il collegamento dell'albero è guidato da un filo di tipo rigido e rende la manutenzione delle attrezzature più conveniente.
3.2 Il controllo di tutta la macchina è effettuato tramite un PLC della serie Inovance e vari parametri del processo di produzione sono impostati attraverso lo schermo touch.
Ciascuna sezione della gabbia e del capstan sono azionate da un servomotore Jiangsu Zhima, e il driver del motore è un dispositivo convertitore di frequenza.
per la precisione della trasmissione, il motore di trasmissione adotta un feedback di codificatore di griglia e l'intera macchina adotta un metodo di comunicazione bus per
L'utilizzo di un sistema di controllo della velocità di trasmissione è un'operazione che consente di controllare l'accuratezza della trasmissione del segnale.
la velocità della linea di produzione sul touch screen in base alle specifiche del cavo richieste.
la parte è calcolata automaticamente dal PLC per garantire la sincronizzazione dell'intera macchina e la precisione del passo del filo torto, e
Il sistema di controllo elettronico ha una tecnologia avanzata, un funzionamento conveniente e un sistema di controllo automatico.
funzionamento affidabile.
3.3 Il principio dell'impulso è utilizzato per rilevare la rottura del filo, che può determinare con precisione il segnale di rottura del filo di qualsiasi bobina in ciascuna sezione del
L'operatore può risolvere rapidamente il problema e avviare il successivo avvio tramite il display sullo schermo
Alzatevi.
3.4 La macchina utilizza un controllore programmabile e un bus di campo Inovance per coordinare lo stato di funzionamento di tutte le parti della macchina.
Inovazione touch screen viene utilizzato per impostare e visualizzare
Il sistema di controllo elettronico è tecnologicamente avanzato, facile da usare e affidabile.
3.5 Il controllo meccanico ed elettrico di questa struttura adotta il processo di carico e scarico della bobina completamente automatico attualmente più avanzato in
La Cina, che migliora notevolmente l'efficienza del lavoro di carico e scarico delle bobine!
4Componenti principali
4.1 Φ630 Stand di pagamento
4.2 #tipo di supporto di guida del filo
4.3 6B, 12B, 18B, 24B strander
4.4 Dispositivo di stampaggio e di compattamento per il montaggio di filo
4.5 Contatore di contatori orizzontali (meccanici, elettronici)
4.6 Φ 2000 forte doppio capstano
4.7 Superiore Φ2500 Stand per l'assunzione e il rimborso di tipo "Gantry"
4.8 Sistema di controllo elettrico
4.9 Sistema di protezione della sicurezza
4.10 Sistema di carico orizzontale a bobina montato lateralmente

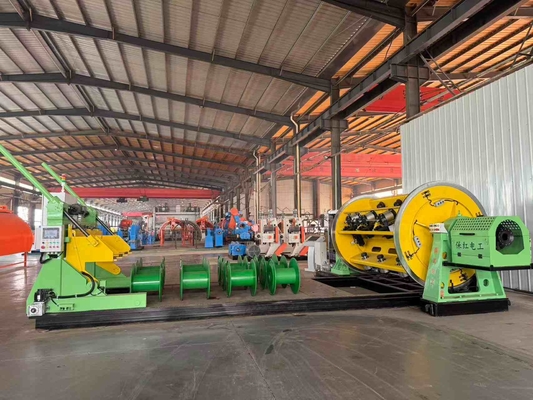

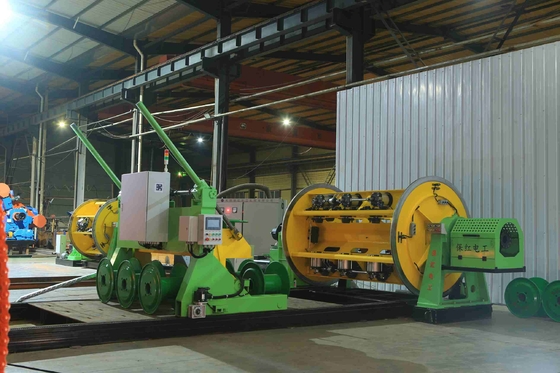

5.Fotografie
6Foto di imballaggio.
7Introduzione alla nostra fabbrica e azienda
Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006.
che si trova al centro triangolare di Pechino, Tianjin e Shijiazhuang, la società gode di un comodo trasporto e abbondante ferro e acciaio
L'azienda ha iniziato con la produzione di prodotti della serie di macchine per la fiondazione e ha subito 18 anni di sviluppo.
L'azienda è in continua ricerca e sviluppo di nuove tecnologie e processi, raggiungendo risultati costanti.
la crescita e la graduale evoluzione in un'entità economica completa con una tecnologia di produzione avanzata, una forte capacità produttiva e
Le reti di vendita coprono l'intero paese e l'estero.
La società copre una superficie di fabbrica di 30.000 metri quadrati, con oltre 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici,
L'attuale situazione è caratterizzata dall'introduzione di attrezzature di lavorazione su larga scala e dalla
ricerca, sviluppo e miglioramento dei processi, la società è diventata l'unico produttore in Cina che produce gabbia JLK
unità di serie di macchine per la stratificazione su una catena di montaggio.
