Dettagli:
Termini di pagamento e spedizione:
|
| Nome macchina: | Macchina di arenamento rigida del cavo della struttura | Adatto per: | Stringamento del filo |
|---|---|---|---|
| Specificativi della bobina: | 500/630/710/720 | Materiali: | Cu, Al, fili di acciaio |
| Massimo. Haul-Force: | 30 t | Colore della macchina: | Personalizzazione |
| Periodo di garanzia: | 12 mesi | ||
| Evidenziare: | Macchina di arenamento rigida del cavo 500,Macchina di arenamento del cavo di controllo dello SpA,Macchina nuda di Strander del cavo |
||
Macchina di trefolatura a telaio rigido con controllo PLC 500 per filo nudo
1. Applicazione
La macchina è adatta per la trefolatura di fili di alluminio, rame, lega di alluminio, acciaio per rinforzo di cavi di alluminio nudi di lunga lunghezza e sezione per produrre i seguenti cavi di alimentazione, conduttori a forma di settore, compattati rotondi. Con elevata rigidità, alte prestazioni, alta velocità e bassa inerzia.
2. Componenti principali
2.1 Svolgitore 1 set
2.2 Trefolatore rigido per ogni bobina 1 set
2.3 Portamatrice di compattazione e assemblaggio 1 set
2.4 Dispositivo di pre-torsione e compattazione 1 set
2.5 Contametri 1 set
2.6 Cabestano 1 set
2.7 Avvolgitore con supporto trasversale 1 set
2.8 Armadio principale e armadio di comando 1 set ciascuno
3. Caratteristiche
3.1 Azionato da un cambio variabile a 36 stadi, dispositivo a doppia trazione e doppio attivo.
3.2 L'intera struttura sarà lavorata sulla grande tornio orizzontale.
3.3 L'avvolgitore e il supporto trasversale possono utilizzare anche il tipo a colonna e il tipo a portale.
3.4 La macchina utilizza il PLC originale importato per controllare l'intera linea, controllare l'impostazione e il funzionamento delle rispettive apparecchiature elettriche.
3.5 Il dispositivo di arresto di emergenza più avanzato, che controlla direttamente ogni bobina. Non appena un filo si rompe, l'intera macchina si fermerà automaticamente immediatamente.
4. Parametri tecnici
| Modello (Macchina di trefolatura rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD massimo del conduttore trefolato | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di trefolatura | Gabbia di trefolatura a 6 bobine | 40-719 mm | 51-896 mm | 54-963 mm |
| Gabbia di trefolatura a 12 bobine | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gabbia di trefolatura a 18 bobine | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gabbia di trefolatura a 24 bobine | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia di trefolatura a 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | Gabbia di trefolatura a 6 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| Gabbia di trefolatura a 12 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| Gabbia di trefolatura a 18 bobine | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| Gabbia di trefolatura a 24 bobine | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia di trefolatura a 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Cabestano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo a spirale preliminare | Passo | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensione bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina di svolgimento centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di avvolgimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di trazione | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |

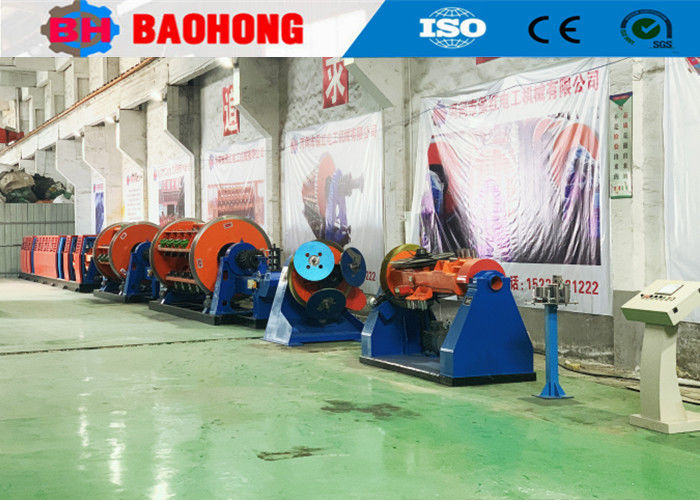

5. Foto
6. Foto dell'imballaggio
7. Introduzione alla nostra fabbrica e azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine di trefolatura e di posa in Cina del Nord.
Dal 2006, facendo affidamento sulla cura e il supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine di trefolatura e di posa e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di trefolatura rigida JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di trefolatura JGB Bow skip, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento e si è sviluppata in uno dei più importanti produttori di macchine di trefolatura in Cina.
