Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Macchina di incaglio rigida del filo di rame nudo | Applicazione: | Stranding dei cavi |
|---|---|---|---|
| Bobine: | 500 / 630 / 710 | Materiale: | Acciaio, Cu, Al |
| Caricamento della bobina: | Lato/caricamento inferiore laterale | PLC: | Siemens |
| Supporto tecnico: | Supporto all'estero | Tempo di garanzia: | 1 anno |
| Evidenziare: | Macchina di arenamento nuda del filo di rame,Macchina di incaglio rigida del cavo di ACSR,Sezione della macchina di arenamento del cavo alta |
||
Macchina per la lavorazione di fili di rame a sezione alta ACSR Cable Rigid Frame Making Machine
1Applicazione
Questa macchina è ampiamente utilizzata inCavi conduttori di rame e alluminio sistema di fili tortuosi ventilatore premuto, premuto e tirato intorno segmento conduttore fili conduttori tortuosi premuti.
2.Caratteristiche
2.1 Dimensioni della bobina: 400 mm, 500 mm, 630 mm, 710 mm, 800 mm
2.2 Quantità di bobine di gabbia singola: da 6 a 48 bobine
2.3 Chiusura: chiusura pneumatica, chiusura motrice, chiusura manuale
2.4 Controllo della tensione: controllo della tensione di isteresi, controllo della tensione meccanica
2.5 Controllo della tensione meccanica con feedback, controllo della tensione pneumatica
2.6 Caricamento della bobina: carico idraulico laterale, carico elettrico laterale, carico laterale
3. Dati tecnici
| Modello (macchina per il ripiegamento rigido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del filo singolo | Acciaio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminici | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD massimo del conduttore a filo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per i bobbini | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per i bobbini | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 La gabbia per i bobbini | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min |
| 12 Gabbia per i bobbini | 2300,6 giri/min | 180.1 giri/min | 1500,6 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 208.5 giri/min | 155 giri/min | 1420,6 giri/min | |
| 24 Gabbia per i bobbini | 179 giri/min | 130.1 giri/min | 1220,3 giri/min | |
| 30 La gabbia per i bobbini | 1610,8 giri/min | 1150,9 giri/min | 1020,7 giri/min | |
| Capstan | Diametro della ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo pre-spirale | Pistola | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza del motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensione della bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin del centro di pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di decollo | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |
4Foto.
5Foto dell' imballaggio.

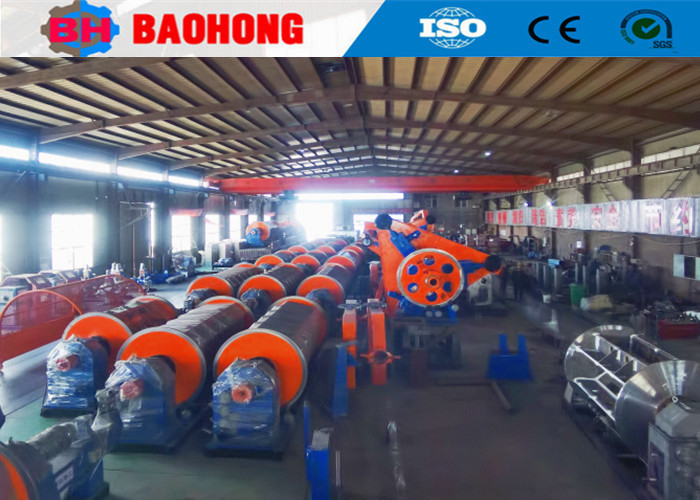

6.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
