Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Tipo rigido di alluminio macchina di arenamento del cavo di cavo | Applicazione: | Fabbricazione di cavi |
|---|---|---|---|
| Specifiche della bobina: | 630/500/710 | Materiali: | Rame, alluminio, acciaio |
| Alimentazione elettrica: | 380-415/440 V | Diametro della ruota Capstan: | 2000 mm |
| Periodo di garanzia: | 1 anno di garanzia | Colore dell'attrezzatura: | Opzionale |
| Evidenziare: | Macchina di arenamento di alluminio del cavo di cavo,Cavo di cavo Strander rigido,Macchina di arenamento rigida della struttura del cavo |
||

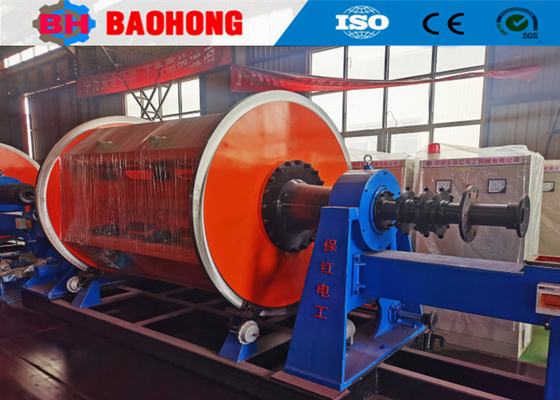

Macchina di torsione per cavi a filo rigido in alluminio per la produzione di cavi ad alta velocità
La macchina viene utilizzata principalmente per la torsione e la pressatura di conduttori settoriali, la torsione, la trafilatura e la pressatura di conduttori tondi.La macchina è dotata di sistema di controllo MMI+PLC per la preimpostazione del passo di torsione, della direzione di torsione, del controllo automatico della compensazione della tensione e per la sincronizzazione della velocità con il cabestano di trazione e l'unità di avvolgimento.
2. Caratteristiche
2.1 Tutte le gabbie, le teste di pre-spiralatura, la testa di nastratura, il cabestano e l'avvolgitore sono azionati separatamente.
2.2È possibile selezionare morsetti manuali, pneumatici, elettrici e altri meccanismi di bloccaggio.
2.3Tensione multipla: tensione a isteresi, tensione meccanica, tensione meccanica a feedback a cinghia, tensione pneumatica, ecc.
2.4 Sono disponibili più dimensioni di bobine (500, 630, 710, ecc.)
2.5 Host multipli con numero di gabbie multiplo ((6.12.18.24.30)) opzionale.
3. Marchio delle parti principali
3.1 Cuscinetto: NSK
3.2 Inverter:
3.3 Componenti elettrici principali a bassa tensione:
3.4 Motore:
3.5 PLC, touch screen:
4. Dati tecnici principali
| Modello (Macchina di torsione rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD massimo del conduttore ritorto | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di torsione | Gabbia di torsione a 6 bobine | 40-719 mm | 51-896 mm | 54-963 mm |
| Gabbia di torsione a 12 bobine | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gabbia di torsione a 18 bobine | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gabbia di torsione a 24 bobine | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia di torsione a 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | Gabbia di torsione a 6 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| Gabbia di torsione a 12 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| Gabbia di torsione a 18 bobine | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| Gabbia di torsione a 24 bobine | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia di torsione a 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Cabestano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trazione | 30 T | 30 T | 40 T | |
| Dispositivo di pre-spirale | Passo | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensione bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina di svolgimento centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di avvolgimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di trazione | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |
5. Foto
6. Foto dell'imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per la torsione di fili e macchine per la posa in Cina settentrionale.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la torsione di fili e macchine per la posa e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di torsione rigida JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di torsione JGB Bow skip, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento e si è sviluppata in uno dei produttori di macchine di torsione più importanti in Cina.
