Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | 440V Cable Making Rigid Stranding Machine con caricamento laterale in fondo | Materiale: | Rame, Alluminio |
|---|---|---|---|
| Specificativi della bobina: | 500/630/710/720 | Max. boccato OD: | φ35-55 mm |
| Dispositivo pre-spirale (tono): | 500-2500mm | Periodo di garanzia: | 1 anno |
| Bobina concentrare di profitto: | 1600*800*80 | Colore dell'attrezzatura: | Opzionale |
| Evidenziare: | Fabbricazione di cavi Strander rigido,Macchina di arenamento di carico inferiore laterale del cavo,Macchina di arenamento rigida del cavo |
||

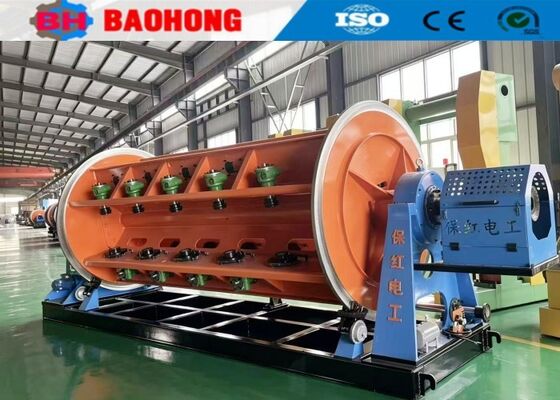

Macchina per la produzione di cavi da 440V con caricamento laterale inferiore
Viene utilizzata per la torsione e la compattazione di conduttori a ventaglio, la torsione e lo stiramento di conduttori circolari, e la pre-torsione e la torsione del nucleo del conduttore. Principalmente utilizzata per il sistema di fili ritorti di conduttori in rame e alluminio, a ventaglio pressato, pressato e stirato, conduttori segmentati, trefoli pre-pressati.
2. Caratteristiche
2.1 Tutte le gabbie, le teste di pre-spirale, la testa di nastratura, il capstan e l'avvolgitore sono azionati separatamente.
2.2 Tutte le bobine possono essere caricate/scaricate simultaneamente da attrezzature di carico automatico, riducendo così il tempo di carico/scarico a un massimo di 30 minuti.
2.3 Tensione costante del rocchetto ottenuta tramite valvola elettropneumatica e rotazione del singolo rocchetto viene rilevata elettronicamente per mantenere una tensione costante tramite un sistema di controllo motore positivo o attrezzature meccaniche passive.
2.4 Disponibili diverse dimensioni di rocchetto (500, 630, 710, ecc.)
2.5 Molteplici host con numero di gabbie multiplo ((6,12,18,24,30)) opzionali.
3. Sistema di trasmissione e controllo elettrico
3.1 Alimentazione: Secondo le esigenze del cliente
3.2 Temperatura ambiente: ≤40℃
3.3 Il motore principale è azionato da un motore AC a frequenza variabile ed è controllato da un inverter.
3.4 Inverter:
3.5 Componenti elettrici principali a bassa tensione:
3.6 Motore:
3.7 PLC, touch screen
4. Dati tecnici principali
| Modello (Macchina per la torsione rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alluminio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Diametro esterno massimo del conduttore ritorto | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di torsione | Gabbia di torsione a 6 bobine | 40-719 mm | 51-896 mm | 54-963 mm |
| Gabbia di torsione a 12 bobine | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gabbia di torsione a 18 bobine | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gabbia di torsione a 24 bobine | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia di torsione a 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | Gabbia di torsione a 6 bobine | 230.6 giri/min | 180.1 giri/min | 150.6 giri/min |
| Gabbia di torsione a 12 bobine | 230.6 giri/min | 180.1 giri/min | 150.6 giri/min | |
| Gabbia di torsione a 18 bobine | 208.5 giri/min | 155 giri/min | 142.6 giri/min | |
| Gabbia di torsione a 24 bobine | 179 giri/min | 130.1 giri/min | 122.3 giri/min | |
| Gabbia di torsione a 30 bobine | 161.8 giri/min | 115.9 giri/min | 102.7 giri/min | |
| Capstan | Diametro ruota capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di trascinamento | 30 T | 30 T | 40 T | |
| Dispositivo di pre-spirale | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potenza motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensioni bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina di alimentazione centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di avvolgimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di trascinamento | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |

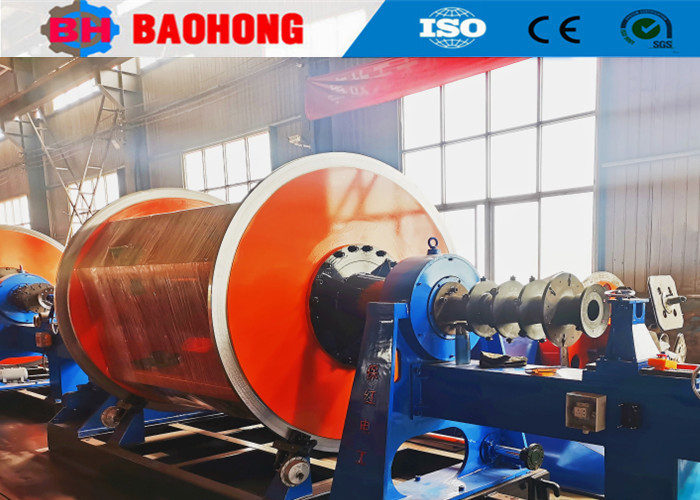

5. Foto
6. Foto imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la torsione e la posa di fili nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la torsione e la posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in Cina in grado di sviluppare la produzione della serie di macchine per la torsione rigida JLK in una linea di assemblaggio, e abbiamo anche sviluppato in modo indipendente le linee di torsione a skip a balestra JGB, le linee di cablaggio a skip a balestra CGB e le linee di posa ad alta velocità a culla CLY.
Attualmente, Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per la torsione in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
