| Nome dell'attrezzatura: | Macchina di arenamento rigida della struttura del filo di rame | Adatto per: | Trefolatura del filo |
|---|---|---|---|
| Dimensione del rullo: | 500 / 630 ecc | Materiale: | Filati di alluminio, di alluminio, di acciaio |
| Passo di arenamento: | 500-2500mm | Diametro della ruota Capstan: | 2000 mm |
| Conduttore incagliato massimo OD: | φ35-55 mm | Codice SA: | 8479400000 |
| Colore dell'attrezzatura: | Opzionale | ||
| Evidenziare: | macchine per la riparazione di fili di rame di alluminio,macchinario per il rivestimento rigido 2500 mm,macchinario per la riparazione rigida con garanzia |
||

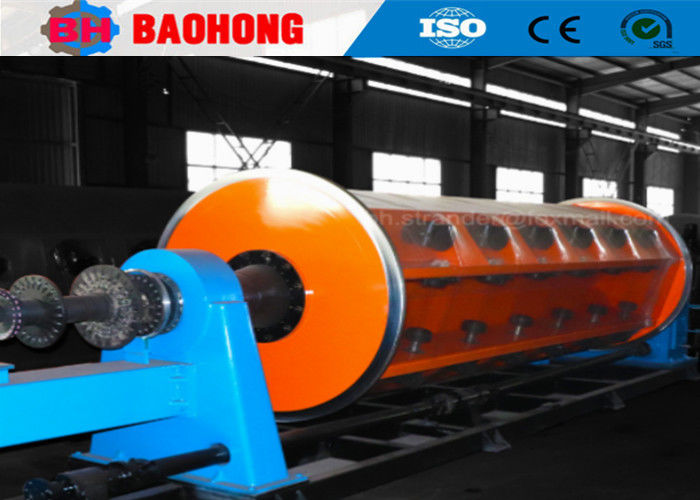

Macchina per intreccio a telaio rigido per filo di rame e alluminio con passo 2500 mm
1. Applicazione
La macchina è utilizzata principalmente per l'intreccio e la compattazione di conduttori a settore o tondi in rame o alluminio, nonché per conduttori a settore pre-elicoidali, ecc.
2. Componenti principali
2.1 Avvolgitore
2.2 Intrecciatore rigido
2.3 Portamatrice di compattazione e assemblaggio
2.4 Macchina per nastratura concentrica
2.5 Contametri
2.6 Capstan (con cambio a 36 velocità)
2.7 Carrello di trascinamento
2.8 Argano a colonna
2.9 Albero di trasmissione
2.10 Quadro elettrico di controllo
3. Caratteristiche
3.1 Personalizziamo questa macchina per intreccio a gabbia in base alle esigenze dei clienti.
3.2 L'argano e il carrello di trascinamento possono essere di tipo a colonna e a portale.
3.3 Caricamento del gruppo bobine tramite sistema idraulico a pavimento. Sono disponibili anche carrelli laterali.
3.4 La macchina utilizza l'albero principale per la sincronizzazione, che garantisce un passo di nastratura preciso e stabile.
4. Parametri tecnici
| Modello (Macchina per intreccio rigido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del filo singolo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diametro esterno massimo del conduttore intrecciato | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di intreccio | Gabbia di intreccio a 6 bobine | 40-719 mm | 51-896 mm | 54-963 mm |
| Gabbia di intreccio a 12 bobine | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gabbia di intreccio a 18 bobine | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gabbia di intreccio a 24 bobine | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia di intreccio a 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | Gabbia di intreccio a 6 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| Gabbia di intreccio a 12 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| Gabbia di intreccio a 18 bobine | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| Gabbia di intreccio a 24 bobine | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia di intreccio a 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Capstan | Diametro ruota Capstan | 2000 mm | 2000 mm | 2000 mm |
| Forza massima di traino | 30 T | 30 T | 40 T | |
| Dispositivo di pre-elicoidazione | Passo | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensioni bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina di alimentazione centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di presa | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di traino | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |
5. Foto
6. Foto imballaggio
7. Introduzione alla nostra fabbrica e azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per intreccio e macchine per posa di cavi nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per intreccio e macchine per posa di cavi e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in Cina in grado di sviluppare la produzione della serie di macchine per intreccio rigido JLK in una linea di assemblaggio, e abbiamo anche sviluppato in modo indipendente le linee di intreccio a salto di balzo JGB, le linee di cablaggio a salto di balzo CGB e le linee di posa ad alta velocità a culla CLY.
Attualmente, Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, inclusi 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per intreccio in Cina.
