Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Tipo di struttura rigido macchina di arenamento | Utilizzo: | Trefolatura del filo |
|---|---|---|---|
| Dimensioni della bobina: | 500 /630 /710 | Materiali: | d'acciaio, di rame |
| Codice Hs: | 847940 | Colore dell'attrezzatura: | Requisito del cliente |
| Periodo di garanzia: | 1 anno di garanzia | ||
| Evidenziare: | Macchina di arenamento rigida del cavo della struttura,Macchina di arenamento di alluminio del cavo,Macchina di arenamento motorizzata del cavo |
||

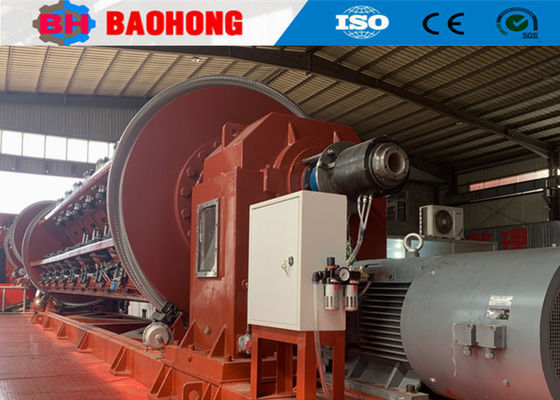

Trefolatrice per fili e cavi a telaio rigido motorizzata per alluminio
1. Applicazione
La cordatrice rigida viene utilizzata per la cordatura di fili e conduttori in rame, alluminio e leghe di alluminio di lunga lunghezza e di ampia sezione trasversale. Cordatura compressa, compattata, rotonda o a settore (diritta o pre-spirale) secondo le esigenze del cliente. Personalizziamo anche questa cordatrice a gabbia in base alle esigenze dei clienti.
2. Componenti principali
2.1 Pagamento 1 set
2.2 12.18B Cordatrice rigida 1 set
2.3 Portastampo di compattazione e assemblaggio 1 set
2.4 Nastratrice concentrica 1 set
Contatore da 2,5 metri 1 set
2.6 Cabestano 1 set
2.7 Supporto di spostamento 1 set
2.8 Tipo di colonna di raccolta 1 set
2.9 Motore + riduttore di velocità 1 set
2.10 Albero di trasmissione 1 set
2.11 Armadio di controllo elettrico (armadio principale e armadio operativo) 1 set ciascuno
3. Caratteristiche
3.1 La cordatura del telaio rigido è progettata con 1+6+12+18+24+30+36 gabbia della bobina.
3.2 Cordatrice a gabbia rigida con telaio per carichi pesanti, gabbie supportate su cuscinetti a rulli autoallineanti su entrambe le estremità. Ingranaggi completamente chiusi, sistema di lubrificazione centralizzato per cuscinetti, trasmissione a gabbie.
3.3 Caricamento del gruppo bobina utilizzando il tipo a pavimento idraulico. Anche i caricatori laterali del carrello sono opzionali.
3.4 Argano a doppia ruota dal design inclinato adatto a carichi pesanti di compattazione.
3.5 Freno pneumatico a disco per gabbia.
3.6 PLC attrezzato, opzionale.
4.Dati tecnici
|
Modello (cordatrice rigida)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Diametro esterno massimo del conduttore a trefolo
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di arenamento | 6 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per il filo della bobina | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per il filo della bobina | 51-924 mm | 71-1246 millimetri | 66-1190 mm | |
| Gabbia per filo da 30 bobine | 57-1028 mm | 87-1553mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| 12 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| 18 Gabbia per il filo della bobina | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| 24 Gabbia per il filo della bobina | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia per filo da 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Argano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza di traino massima | 30 T | 30 T | 40T | |
| Dispositivo pre-spirale | Pece | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Potenza del motore
|
90-180KW | 110-180KW | 130-180KW | |
|
Dimensioni della bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobina centrale di profitto
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobina di raccolta
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocità lineare massima di traino
|
69 metri al minuto | 69 metri al minuto | 62 metri/minuto | |
|
Altezza centrale
|
1000 mm | 1100 mm | 1100 mm | |

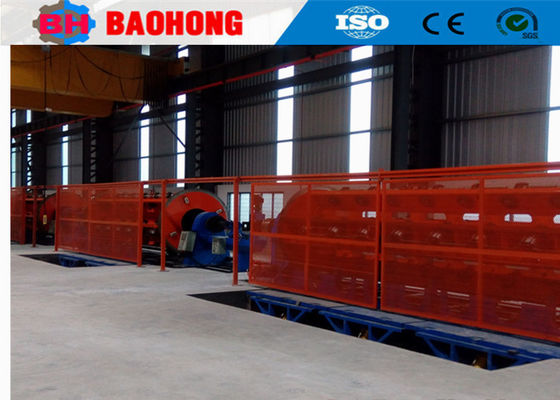

5. Foto
6. Imballaggio delle foto
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda è situata nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di trefolatrici e macchine avvolgitrici nel nord della Cina.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine cordatrici e avvolgitrici e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di cordatrici rigide JLK per essere una catena di montaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura con skip JGB Bow, le linee di cablaggio di tipo skip CGB e le linee di posa CLY ad alta velocità di tipo culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10.000 metri quadrati, un laboratorio di produzione di 8.000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annuale è attualmente di oltre 10 milioni di dollari ed è diventato uno dei più importanti produttori di macchine cordatrici in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
