Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Macchina di arenamento rigida del cavo e della fune della struttura | Funzione: | Trefolatura del filo |
|---|---|---|---|
| Dimensione del rullo: | 500 / 630/710/720 | Incaglio dei materiali: | Rame, alluminio, acciaio |
| Colore dell'attrezzatura: | Secondo la richiesta del cliente | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchina di arenamento rigida automatica della struttura,500mm Bobbin Rigid Stranding Machine,Macchina di arenamento rigida della struttura 253RPM |
||
Cordatrice automatica per cavi e fili con telaio rigido da 500 mm 253 giri/min
1. Applicazione
La macchina viene utilizzata principalmente per la cordatura e la compattazione di settori in rame o alluminio o conduttori tondi, nonché conduttori a settore pre-spirale, ecc. La cordatura del telaio rigido è progettata con gabbia per bobina 1+6+12+18+24+30+36. Bobina: 500 mm, 630 mm, 710 mm DIN 46397 standard.
2. Componente principale
2.1 Pagamento 1 set
2.2 12.18B Cordatrice rigida 1 set
2.3 Portastampo di compattazione e assemblaggio 1 set
2.4 Nastratrice concentrica 1 set
Contatore da 2,5 metri 1 set
2.6 Cabestano (con cambio a 36 fasi) 1 set
2.7 Supporto di spostamento 1 set
2.8 Tipo di colonna di raccolta 1 set
2.10 Albero di trasmissione 1 set
2.11 Armadio di controllo elettrico 1 set ciascuno
3. Caratteristiche
3.1 Personalizziamo questa cordatrice a gabbia in conformità con le esigenze dei clienti.
3.2 Alta efficienza e velocità. Velocità massima della gabbia 253 RPM. Velocità massima della linea 62,3 m/min.

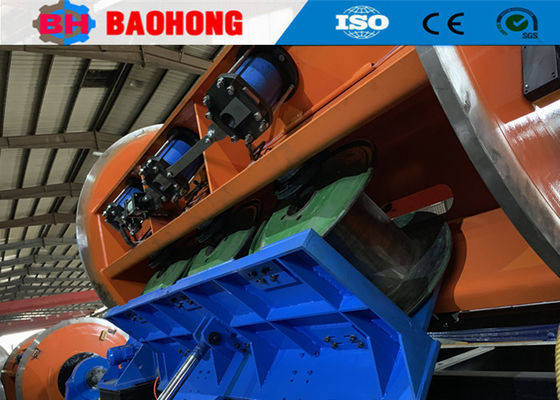

3.3 Caricamento del gruppo bobine utilizzando il tipo a pavimento idraulico. Anche i caricatori laterali del carrello sono opzionali.
3.4 Argano a doppia ruota dal design inclinato adatto a carichi pesanti di compattazione.
4. Parametri tecnici
| Modello (cordatrice rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diametro esterno massimo del conduttore a trefolo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di arenamento | 6 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per il filo della bobina | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per il filo della bobina | 51-924 mm | 71-1246 millimetri | 66-1190 mm | |
| Gabbia per filo da 30 bobine | 57-1028 mm | 87-1553mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| 12 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| 18 Gabbia per il filo della bobina | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| 24 Gabbia per il filo della bobina | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia per filo da 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Argano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza di traino massima | 30 T | 30 T | 40T | |
| Dispositivo pre-spirale | Pece | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potenza del motore | 90-180KW | 110-180KW | 130-180KW | |
| Dimensioni della bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina centrale di profitto | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di raccolta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di traino | 69 metri al minuto | 69 metri al minuto | 62 metri/minuto | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |

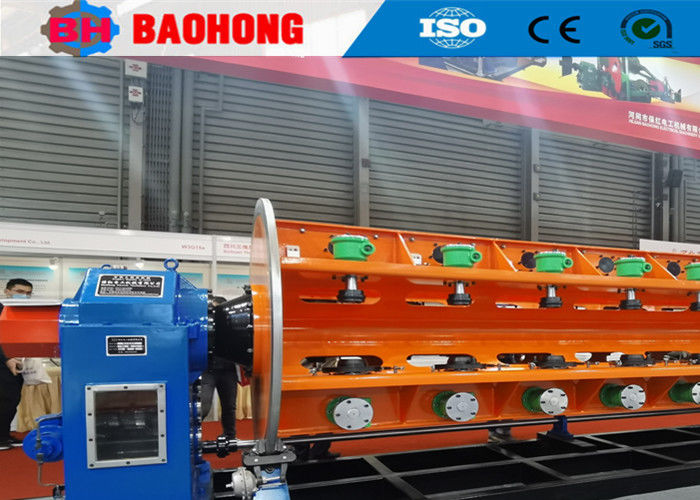

5. Foto
6. Imballaggio delle foto
7. Le nostre presentazioni in fabbrica e in azienda
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda è situata nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di trefolatrici e macchine avvolgitrici nel nord della Cina.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine cordatrici e avvolgitrici e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di cordatrici rigide JLK per essere una catena di montaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura con skip JGB Bow, le linee di cablaggio di tipo skip CGB e le linee di posa CLY ad alta velocità di tipo culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10.000 metri quadrati, un laboratorio di produzione di 8.000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annuale è attualmente di oltre 10 milioni di dollari ed è diventato uno dei più importanti produttori di macchine cordatrici in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
