| Nome dell'attrezzatura: | Macchina di incaglio rigida | Applicazione: | Trefolatura del filo |
|---|---|---|---|
| Dimensione del rullo applicabile: | 500 /630 /710 | Materiali applicabili: | Acciaio, Cu, Al |
| Codice Hs: | 847940 | Colore della macchina: | Personalizzato |
| Periodo di garanzia: | 12 mesi | ||
| Evidenziare: | Macchina rigida per il fiocco di rame,macchina per la torsione del filo,macchina rigida per il telaio |
||
Tipo di telaio rigido per torcitura di fili e cavi con telaio rigido per rame
1. Applicazione
La macchina è adatta per l'intreccio di fili di rame nudo di alluminio, lega di alluminio, cavi di alluminio di rinforzo in acciaio di lunga lunghezza e sezione per produrre i seguenti cavi di alimentazione. Conduttori a forma settoriale, tondi compattati, unipolari prespiralati.
2. Caratteristiche
2.1.In caso di interruzione di corrente, la macchina si arresta in modo controllato grazie al sistema di frenatura di emergenza, consentendo il trattenimento della bobina
pressione della molla con bloccaggio positivo secondario. Il rilascio della bobina avviene tramite aria compressa pneumatica collegata esternamente.
2.2.La tensione posteriore costante della bobina è ottenuta dalla valvola pneumatica elettronica e la rotazione della bobina singola viene rilevata elettronicamente per mantenere una tensione costante tramite il sistema di controllo motore positivo o l'attrezzatura meccanica passiva.
2.3. Disponibili diverse dimensioni della bobina (400,500,630, ecc.).
2.4. Host multiplo con numero di gabbia multiplo (6.12.18.24.30) opzionale.
2.5. Argano a doppia ruota dal design inclinato adatto per carichi di compattazione pesanti. Diametro 1500-2500 mm. Forza di trazione 10000 kg.
2.6. Freno pneumatico a disco per gabbia.
2.7. PLC dotato, opzionale.
3. Dati tecnici
|
Modello (cordatrice rigida)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Diametro esterno massimo del conduttore a trefolo
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di arenamento | 6 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Gabbia per il filo della bobina | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Gabbia per il filo della bobina | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Gabbia per il filo della bobina | 51-924 mm | 71-1246 millimetri | 66-1190 mm | |
| Gabbia per filo da 30 bobine | 57-1028 mm | 87-1553mm | 79-1403 mm | |
| Velocità di rotazione | 6 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| 12 Gabbia per il filo della bobina | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| 18 Gabbia per il filo della bobina | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| 24 Gabbia per il filo della bobina | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia per filo da 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Argano | Diametro della ruota del cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza di traino massima | 30 T | 30 T | 40T | |
|
Dispositivo pre-spirale
|
Pece | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Potenza del motore
|
90-180KW | 110-180KW | 130-180KW | |
|
Dimensioni della bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobina centrale di profitto
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobina di raccolta
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocità lineare massima di traino
|
69 metri al minuto | 69 metri al minuto | 62 metri/minuto | |
|
Altezza centrale
|
1000 mm | 1100 mm | 1100 mm | |

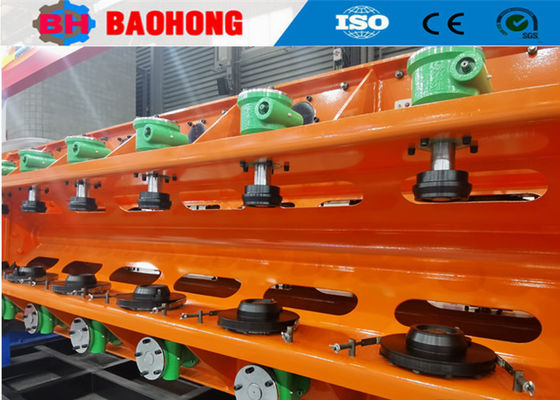

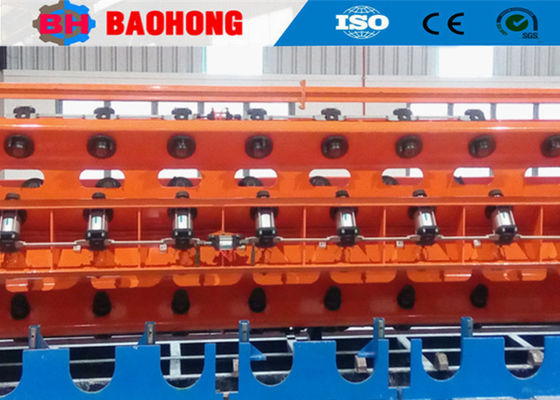

4. Foto
5. Foto dell'imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda è situata nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di trefolatrici e macchine avvolgitrici nel nord della Cina.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine cordatrici e avvolgitrici e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di cordatrici rigide JLK per essere una catena di montaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura con skip JGB Bow, le linee di cablaggio di tipo skip CGB e le linee di posa CLY ad alta velocità di tipo culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10.000 metri quadrati, un laboratorio di produzione di 8.000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annuale è attualmente di oltre 10 milioni di dollari ed è diventato uno dei più importanti produttori di macchine cordatrici in Cina.
