Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'articolo: | Macchina durevole di fabbricazione del filo di rame | Materiale: | Rame, alluminio, acciaio |
|---|---|---|---|
| Adatto per: | Incaglio cavo e della fune | Specifiche della bobina: | 630/500 |
| Gamma di passo: | 500-2500 mm | Bobina della presa: | 2500*1500*125 |
| Fabbricazione a partire da prodotti di base: | 1600*800*80 | Codice Hs: | 847940 |
| Evidenziare: | strander rigido della struttura,macchina di arenamento del cavo di cavo |
||
12+18+24/630 Macchina per la produzione di filo di rame resistente Caricamento automatico
1. Applicazione
La macchina è adatta per la trefolatura di fili di alluminio rame nudo, lega di alluminio, acciaio per cavi di alluminio per produrre i seguenti cavi di alimentazione, conduttori a forma di settore, compattati rotondi.
2. Componenti principali
2.1 Svolgitore
2.2 Trefolatrice rigida
2.3 Portamatrice di compattazione e assemblaggio
2.4 Macchina per la nastratura concentrica
2.6 1200 cabestano
2.7 Supporto trasversale
2.8 Avvolgitore a colonna
2.9 Albero di trasmissione
2.10 Quadro elettrico
3. Caratteristiche
3.1 Personalizziamo questa trefolatrice a gabbia in base alle esigenze dei clienti.
3.2 Il carico e lo scarico sono a posizionamento automatico, il che è molto semplice da usare.
3.3 Caricamento del gruppo bobina tramite pavimento idraulico. È disponibile anche il caricatore laterale a carrello.
3.4 Il sistema di posizionamento lento assicura l'angolo preciso di carico e scarico.
3.5 Freno pneumatico a disco per gabbia.
3.6 PLC Equipaggiato, opzionale.
4. Dati tecnici
| Modello (Trefolatrice rigida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diametro del singolo filo | Rame | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alluminio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD conduttore trefolato massimo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo di trefolatura | Gabbia di trefolatura a 6 bobine | 40-719 mm | 51-896 mm | 54-963 mm |
| Gabbia di trefolatura a 12 bobine | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gabbia di trefolatura a 18 bobine | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gabbia di trefolatura a 24 bobine | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gabbia di trefolatura a 30 bobine | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocità di rotazione | Gabbia di trefolatura a 6 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min |
| Gabbia di trefolatura a 12 bobine | 230,6 giri/min | 180,1 giri/min | 150,6 giri/min | |
| Gabbia di trefolatura a 18 bobine | 208,5 giri/min | 155 giri/min | 142,6 giri/min | |
| Gabbia di trefolatura a 24 bobine | 179 giri/min | 130,1 giri/min | 122,3 giri/min | |
| Gabbia di trefolatura a 30 bobine | 161,8 giri/min | 115,9 giri/min | 102,7 giri/min | |
| Cabestano | Diametro ruota cabestano | 2000 mm | 2000 mm | 2000 mm |
| Forza di trazione massima | 30 T | 30 T | 40 T | |
| Dispositivo pre-spirale | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potenza motore | 90-180 KW | 110-180 KW | 130-180 KW | |
| Dimensione bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina di svolgimento centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina di avvolgimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocità lineare massima di trazione | 69 m/min | 69 m/min | 62 m/min | |
| Altezza centrale | 1000 mm | 1100 mm | 1100 mm | |

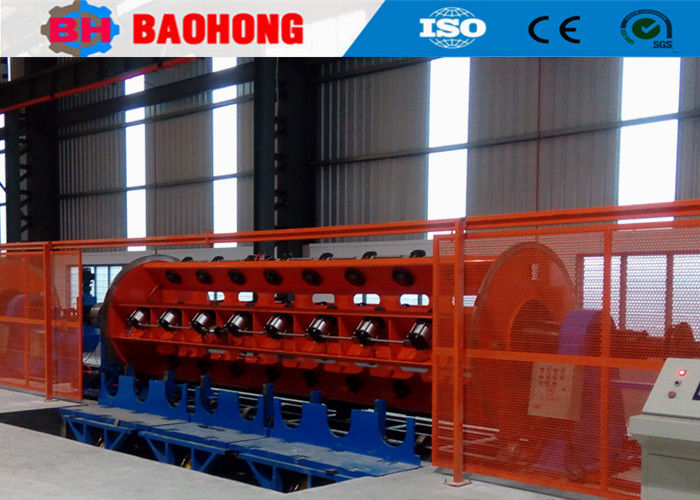

5. Foto
6. Foto dell'imballaggio

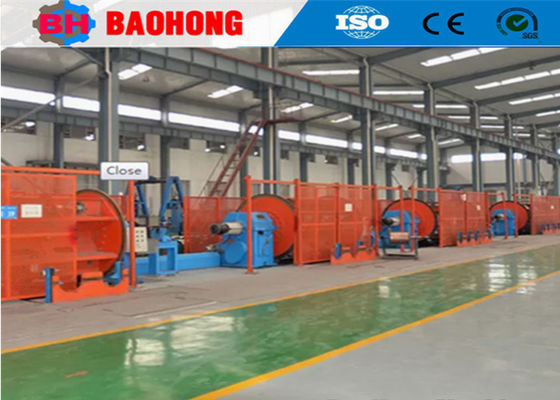

7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per la trefolatura di fili e macchine per la posa in Cina settentrionale.
Dal 2006, affidandosi alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la trefolatura di fili e macchine per la posa e ha fatto grandi progressi. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di trefolatrici rigide JLK per essere una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di trefolatura JGB Bow skip, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento e si è sviluppata in uno dei produttori di macchine per la trefolatura più importanti in Cina.
