Dettagli:
Termini di pagamento e spedizione:
|
| Product name: | High Speed Laying Up Machine | Reels: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | PLC brand: | SIEMENS |
| Touch screen: | SIEMENS | Machine painting: | Optional |
| Evidenziare: | Macchina per la posa di cavi elettrici da 800,linea di produzione di cavi da 2000 mm,macchina per la posa di cavi a spirale di ritiro |
||
Linea di produzione di cavi elettrici per la posa di cavi
1Applicazione
La macchina è utilizzata per la stranding o la blindatura di tutti i tipi di diverse sezioni trasversali di cavi in gomma, cavi di alimentazione, cavi di controllo e processi di produzione di cavi di carica.Il controller programmabile e il touch screen della macchina controllano l'avvio dell'intera macchina, ogni motore di parte.
2. Caratteristiche
2.1 Più specifica, questa serie di macchine può essere utilizzata ampiamente, in modo che i clienti possano scegliere l'apparecchiatura di posa.
2.2 dotate di funzioni di spirale di ritiro e di non spirale di ritiro. Il modo di spirale di ritiro è circolo di spirale di ritiro, spirale di ritiro del pianeta e spirale di ritiro del gancio.
2.3 Il modo di pre-spiralizzazione è manuale e automatico, lo stesso per la pinza a filo.
3. Parametri tecnici
| Modello (macchina di posa) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diametro del filo singolo | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD massimo del conduttore a filo | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potenza del motore | 18.5 KW | 22 KW | 30 kW | 37 KW | 55 kW | |
| Dimensione della bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin di raccolta | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocità lineare massima di decollo | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |
4Foto.

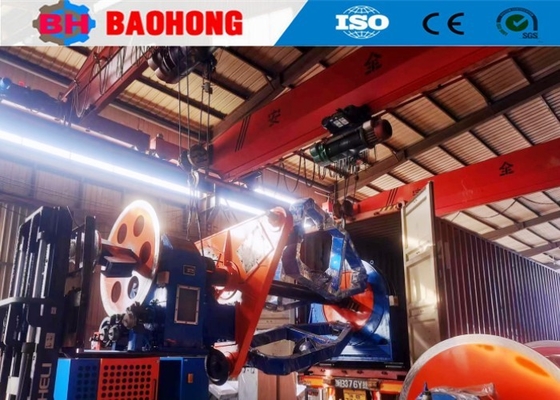

5Foto di imballaggio.
6La nostra fabbrica e le presentazioni.
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
