| Name: | Tubular Type Stranding Machine for Cable Industry | Materials: | Cu wire, Al wire and insulated cable core |
|---|---|---|---|
| Usage: | Stranding | Take-up reels: | 1250 mm;1600 mm;2000 mm |
| Dia. of single (Cu) wire 400: | φ1.2-2.6 mm | Dia. of single (Al) wire 400: | φ1.8-2.6 mm |
| Warranty period: | 1 year | Color: | As request |
| Evidenziare: | Macchina per cordatura tubolare per cavi,macchina per cordatura tubolare industriale,cordatura tubolare da 1250 mm |
||

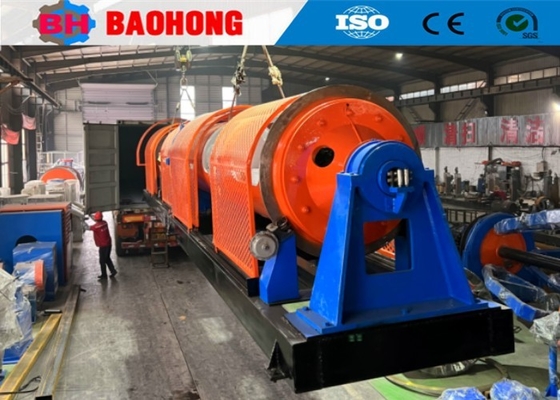

Macchine per il ripiegamento di fili di tipo tubolare per l'industria dei cavi
1Applicazione
Questa macchina è adatta per il filo strato in alluminio, filo strato in acciaio o filo strato.Il processo di produzione integrato a due sezioni della gabbia del tubo a strascico, piccolo raggio di rotazione, entrambe le estremità del supporto del cuscinetto, può garantire un funzionamento stabile e un lungo tempo di servizio.
2. Caratteristica
2.1 tubo che ruota su un cuscinetto o su un rullo circondante.
2.2 Macchine in grado di operare in torsione o in torsione totale con possibilità di torsione variabile.
2.3 tensione del filo mantenuta costante dal pieno al vuoto del rullo.
2.4 rilevatore di rottura del filo/strato per ogni ripartizione.
2.5 Pintella pneumatica dotata di sistema di chiusura di sicurezza.
3. Parametri tecnici
|
Modello (macchina per il rivestimento di fili tubolari)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diametro del filo singolo |
Acciaio
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminici
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD massimo del conduttore a filo
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 600 giri/min | 600 giri/min | 400 giri/min |
| 12 Gabbia per i bobbini | 600 giri/min | 500 giri/min | 300 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 450 giri/min | 400 giri/min | 230 giri/min | |
| Capstan | Diametro della ruota Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Forza massima di trazione
|
3T | 5T | 5T | |
|
Potenza del motore
|
22 KW | 30 kW | 37 KW | |
|
Altri animali
|
400 mm | 500 mm | 630 mm | |
|
Centro di pagamento Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Bobbin di raccolta
|
1250 mm | 1600 mm | 2000 mm | |
4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., LTD., copre un'area di 10.000 metri quadrati, laboratorio di produzione di 8.000 metri quadrati.La nostra azienda ha 60 dipendenti, tra cui 10 personale di ricerca e sviluppo.Con una produzione annuale di oltre 10 milioni di dollari USA, l'azienda si è sviluppata in uno dei più importanti produttori di strander in Cina.
