Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Tipo sopportante durevole macchina di incaglio tubolare | Tipo: | Tubolare |
|---|---|---|---|
| Specifiche della bobina: | 400 millimetri, 500 millimetri, 630 millimetri | Materiali: | Cu, Al, fili di acciaio |
| Rollo di presa: | 1250 millimetri ; 1600 millimetri; 2000 millimetri | Bobina concentrare di profitto: | 400 millimetri; 500 millimetri; 630 millimetri |
| Colore dell'attrezzatura: | personalizzato | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Tipo sopportante durevole Strander tubolare,Cavo che fa strander planetario,Doppia macchina di arenamento tubolare di torsione |
||

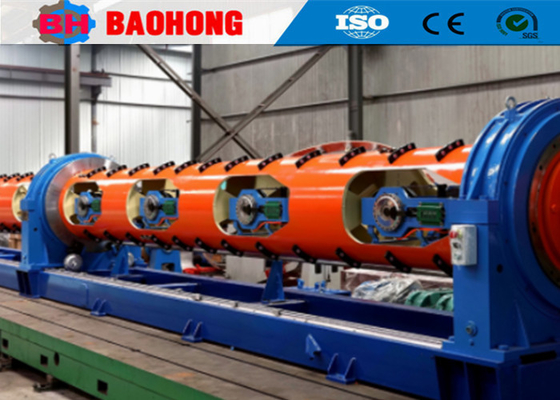

Macchina per ritortura tubolare con cuscinetti durevoli per l'industria della produzione di fili
1. Applicazione
Questa macchina per la produzione di cavi elettrici ad alta velocità è utilizzata per la ritortura di fili di rame, fili di alluminio, fili di acciaio, fili di acciaio rivestiti di alluminio e funi di acciaio. Tre set di cuscinetti di grandi dimensioni sono utilizzati per supportare il tubo rotante della ritortrice tubolare serie JGG630 al fine di ottenere una maggiore velocità di rotazione, prestazioni fluide e una maggiore durata dei cuscinetti.
2. Componenti
2.1. Base: supporto di svolgimento, macchina principale, stazione di lubrificazione, porta filiera, ruote di trazione, avvolgitore con traversa sull'albero terminale, regolatore di velocità DC, PLC, touch screen, quadro elettrico e banco di comando.
2.2. A scelta dell'utente: regolatore di velocità a frequenza variabile AC, avvolgitore a traslazione con traslazione.
3. Parametri tecnici
|
Modello (Macchina per ritortura tubolare)
|
JGG-400 |
JGG-500 |
JGG-630 |
|
|
Diametro del filo singolo |
Rame |
φ1.2-2.6 mm |
φ1.4-4 mm |
φ2-7 mm |
|
Alluminio |
φ1.8-2.6 mm |
φ1.8-4 mm |
φ2-7 mm |
|
|
Diametro massimo del conduttore ritorto
|
φ7 mm |
φ10 mm |
φ12 mm |
|
|
Passo di ritortura |
Gabbia di ritortura a 6 bobine |
37-281 mm |
44-338 mm |
82-620 mm |
|
Gabbia di ritortura a 12 bobine |
37-281 mm |
44-338 mm |
82-620 mm |
|
|
Gabbia di ritortura a 18 bobine |
44-334 mm |
44-338 mm |
82-620 mm |
|
|
Velocità di rotazione |
Gabbia di ritortura a 6 bobine |
600 giri/min |
600 giri/min |
400 giri/min |
|
Gabbia di ritortura a 12 bobine |
600 giri/min |
500 giri/min |
300 giri/min |
|
|
Gabbia di ritortura a 18 bobine |
450 giri/min |
400 giri/min |
230 giri/min |
|
|
Ruota di trazione |
Diametro ruota di trazione |
φ600 mm |
φ800 mm |
φ1000 mm |
|
Forza massima di estrazione |
3T |
5T |
5T |
|
|
Potenza motore
|
22 KW |
30 KW |
37 KW |
|
|
Dimensioni bobina
|
400 mm |
500 mm |
630 mm |
|
|
Bobina di svolgimento centrale
|
400 mm |
500 mm |
630 mm |
|
|
Bobina di avvolgimento
|
1250 mm |
1600 mm |
2000 mm |
|
4. Foto
5. Foto imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per ritortura e macchine per posa di cavi nel Nord della Cina.
Dal 2006, grazie alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per ritortura e macchine per posa di cavi e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in Cina in grado di sviluppare la produzione della serie di macchine per ritortura rigida JLK in una linea di assemblaggio, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a salto d'arco JGB, le linee di cablaggio a salto d'arco di tipo CGB e le linee di posa ad alta velocità di tipo CLY a culla.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per ritortura in Cina.
