Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Macchina di incaglio tubolare | Tipo: | Forma tubolare |
|---|---|---|---|
| uso per: | Stringamento del filo | Materiale: | Cavo del Cu, cavo di Al ed il centro del cavo isolato |
| Tamboli: | 400 millimetri, 500 millimetri, 630 millimetri | Modo del freno: | Tipo pneumatico |
| Lavori la verniciatura a macchina: | Richiesta del cliente | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchina per cordatura tubolare in cavo di alluminio,macchina per cordatura tubolare in cavo d'acciaio,cordatura tubolare da 400 mm |
||
Macchine per il rivestimento di fili tubulari di rame/alluminio/acciaio/cavo
1Applicazione
La macchina per il fiocco tubolare è utilizzata per il fiocco del filo d'acciaio, del filo al, del filo cu, del cavo di controllo.Il tubo è dinamicamente bilanciato come parte intera per aumentare la velocità di rotazione del tubo e può funzionare senza intoppi con basso rumore.
2Componenti principali
| S/N | Articolo | Quota |
| 2.1 | Tipo di colonna: supporto di compensazione di tensione | 1 set |
| 2.2 | di larghezza superiore a 50 mm | 1 set |
| 2.3 | Tenitore di strisce di montaggio | 1 set |
| 2.4 | Macchine per il rivestimento con nastri concentrici | 1 set |
| 2.5 | Contatore meccanico | 1 set |
| 2.6 | Capstan a ruote doppie (senza tipo di scavo) | 1 set |
| 2.7 | Sistema di trasmissione meccanica | 1 set |
| 2.8 | Controller elettrico | 1 set |
| 2.9 | Tipo di colonna di assunzione con traversing (senza tipo di scavo) | 1 set |
| 2.10 | Sistema di frenatura pneumatico | 1 set |
3. Dati tecnici
|
Modello (macchina per il rivestimento di fili tubolari)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diametro del filo singolo |
Acciaio
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminici
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD massimo del conduttore a filo
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 600 giri/min | 600 giri/min | 400 giri/min |
| 12 Gabbia per i bobbini | 600 giri/min | 500 giri/min | 300 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 450 giri/min | 400 giri/min | 230 giri/min | |
| Capstan | Diametro della ruota Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Forza massima di trazione
|
3T | 5T | 5T | |
|
Potenza del motore
|
22 KW | 30 kW | 37 KW | |
|
Dimensione della bobina
|
400 mm | 500 mm | 630 mm | |
|
Bobbin del centro di pagamento
|
400 mm | 500 mm | 630 mm | |
|
Bobbin di raccolta
|
1250 mm | 1600 mm | 2000 mm | |
4Foto.
5Foto di imballaggio.

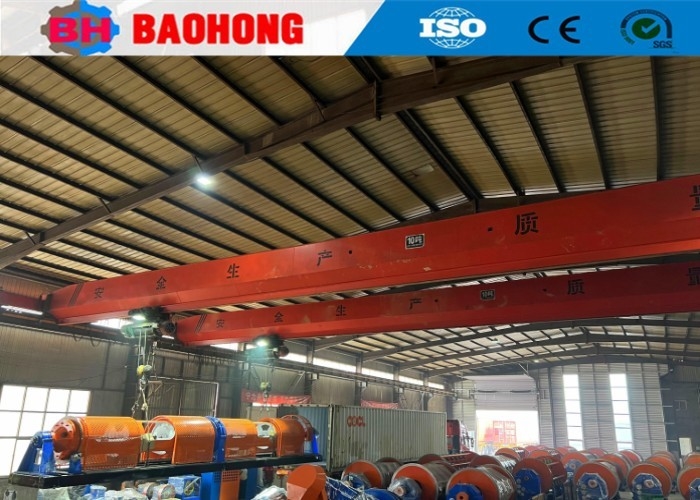

6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
