Dettagli:
Termini di pagamento e spedizione:
|
| Name: | Tubular Wire-Stranding Machine for Multiplied Copper Wire | Type: | Tubular type |
|---|---|---|---|
| Reels: | 400mm, 500 mm, 630 mm | Material: | Cu, Al and Steel wires |
| Take-up reels: | 1250 mm ；1600 mm；2000 mm | Center Pay-off Bobbin: | 400 mm；500 mm；630 mm |
| Machine color: | Customized | Warranty time: | 1 year warranty |
| Evidenziare: | Macchina per la cordatura del filo ad alta velocità,macchina per la cordatura del filo di rame moltiplicata,macchina per la cordatura tubolare da 400 mm |
||
Macchina ad alta velocità per il ripiegamento di fili tubolari per fili di rame multipli
1Applicazione
La macchina è utilizzata principalmente per il rame nudo, l'alluminio nudo filo stratificato, utilizzato anche per il filo stratificato isolato multi-core.La base è saldata integralmente, i piani superiore e inferiore sono lavorati come un'intera parte da un grande piastrone, e il tubo è integralmente installato sulla base, rendendolo facile da installare.
2. Caratteristica
2.1 La gabbia tubolare è ricotta, riducendo la tensione interna e aumentando la durata di servizio.
2.2Trasmissione diversa: trasmissione motore separata, trasmissione a terra.
2.3Le bobine sono bloccate con pinze meccaniche: una è mobile e l'altra è fissa, oppure la bobina è fissata sull'asse con un lucchetto.
2.4Il rullo di guida del filo in tubo è realizzato in acciaio portante, che non è facile da indossare.
3Parametri tecnici
| Modello (macchina per il rivestimento di fili tubolari) |
JGG-400 | JGG-500 | JGG-630 | |
| Diametro del filo singolo | Acciaio |
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
| Aluminici |
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
| OD massimo del conduttore a filo |
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 600 giri/min | 600 giri/min | 400 giri/min |
| 12 Gabbia per i bobbini | 600 giri/min | 500 giri/min | 300 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 450 giri/min | 400 giri/min | 230 giri/min | |
| Capstan | Diametro della ruota Capstan | φ600 mm | φ800 mm | φ1000 mm |
| Forza massima di trazione |
3T | 5T | 5T | |
| Potenza del motore |
22 KW | 30 kW | 37 KW | |
| Dimensione della bobina |
400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento |
400 mm | 500 mm | 630 mm | |
| Bobbin di raccolta |
1250 mm | 1600 mm | 2000 mm | |
4Foto.

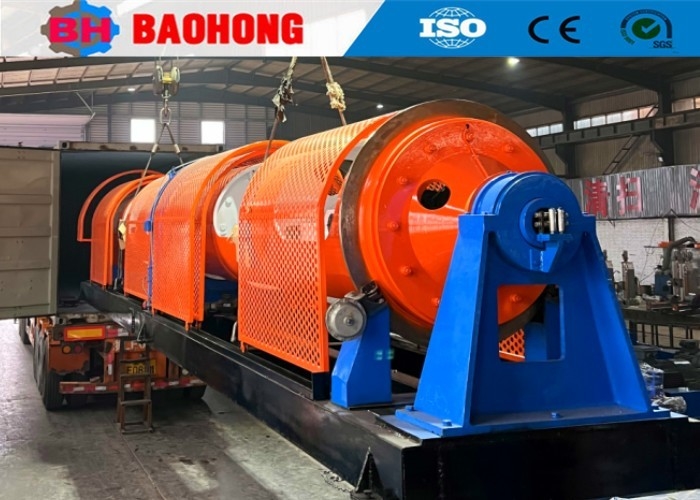

5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
